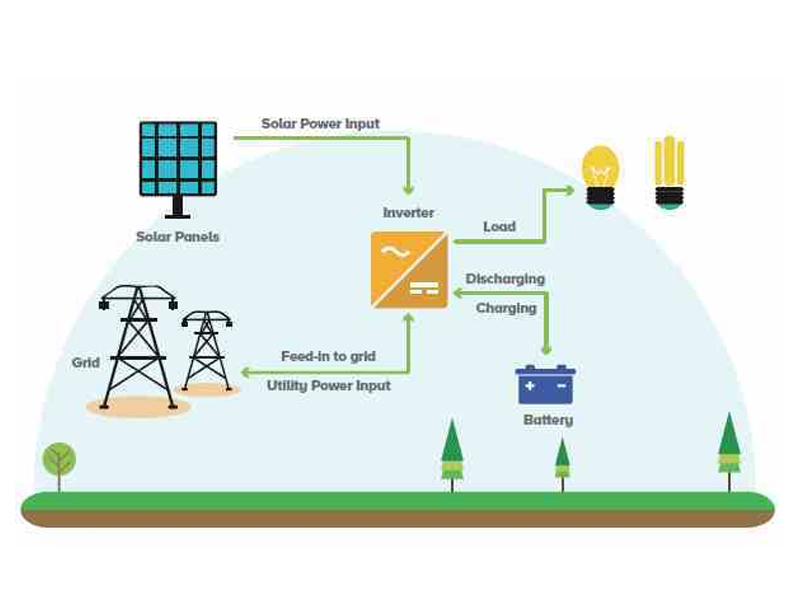

Netzgekoppeltes und netzunabhängiges Hybridsystem

Verzinkter Erdungsschraubenpfahlanker mit Flansch

Das Erdschraubensystem ist ein modernes Fundamentsystem, das mit einer Bohrmaschine installiert wird und somit die effizienteste und kostengünstigste Lösung darstellt. Es ist vielseitig einsetzbar und kann bei unterschiedlichen Bodenverhältnissen eingesetzt werden. Erdschrauben eignen sich für viele Anwendungen, z. B. für Solaranlagen; Zeitschaltuhren

Tilt-Serie: Geneigte einachsige Solar-Tracking-Systeme

Merkmale und Eigenschaften Hohe Stabilität Dreieckige Stützen und einfacher Aufbau für höhere Stabilität Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände und Wetter an Tracker-Struktur Tracking-Technologie Geneigter einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45° Neigungswinkel Azimut 5-25° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 40 m/s (ASCE 7-10) Module pro Tracker W20-Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B Zn-Al-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit

Hochwertige rahmenlose Dünnschicht-Solarmodulklemme aus Aluminium für die PV-Montage

Dünnschicht-Solarmodulklemmen, Größe 80 mm, 120 mm, 150 mm. Anwendung für Module 6–9 mm rahmenloses Dünnschicht-Solarmodul.

BIPV-Wintergarten

Die PV-Wintergärten der SolFirsTechPVROOM-Serie bestehen aus gehärtetem Glas und einer Metallrahmenkonstruktion. Die Wintergartenlösungen bieten Funktionen zur Stromerzeugung, Wind-, Schnee- und Wasserdichtigkeit sowie Lichtdurchlässigkeit. Diese Serie zeichnet sich durch kompakte Bauweise, ansprechendes Design und hohe Anpassungsfähigkeit an die meisten Standorte aus. Gehärtetes Glas + Metallrahmenstruktur + Solarphotovoltaik, ein umweltfreundlicher Ersatz für den traditionellen Wintergarten.

Maßgeschneiderte, hochwertige U-Schiene für Trapezdächer

PV-Inselnetzsystem

Eigenschaften · MCU-Dual-Core-Design, hervorragende Leistung · Netzbetrieb/Energiesparbetrieb/Batteriebetrieb umschaltbar, die Anwendung ist flexibel · Reiner Sinuswellen-Wechselstromausgang, der sich an verschiedene Arten von Lasten anpassen kann · Breiter Eingangsspannungsbereich, hochpräziser Ausgang, vollautomatische Spannung Stabilisierungsfunktion ·Das LCD-Modul zeigt die Betriebsparameter des Geräts in Echtzeit an, klare Betriebszustandsanzeige ·Rundum-Schutzfunktion (Batterieüberladung, Hochspannungs-, Niederspannungsschutz, Überlastschutz, Kurzschlussschutz, Übertemperaturschutz) Anwendung ·Heim ·Schule ·Straße ·Grenzverteidigung ·Pastorales Gebiet · Industrielle Ausrüstung ·Satellitenkommunikationsausrüstung · Schiffe und andere neue Energieerzeugungsfelder Systemparameter Systemleistung 1KW 3KW 5KW 10KW 15KW 20KW Solarstromversorgung 335 W 420 W Anzahl der Solarmodule 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz DC-Combiner-Box 1 Satz Regler 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Lithiumbatterie/Blei-Säure-Batterie (Gel) 24 V 48 V 96 V 216 V Batteriekapazität 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah AC-Eingangsspannung des Wechselrichters 170-275 V Frequenz am Wechselrichter-AC-Eingang 45-65 Hz Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 0,8 kW 2,4 kW 4KW 8KW 12KW 16KW Maximale Scheinleistung auf der Offgrid-Seite 1KVA30S 3KVA30s 5KVA30s 10 KVA 10 Min. 15 KVA 10 Min. 20 KVA 10 Min. Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Arbeitstemperatur 0 ~ +40 °C Kühlmethode Luftkühlung Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Halterungstyp Halterung aus Aluminium/Kohlenstoffstahl (ein Satz) Elektrische Lasten für 3KW Off-Grid-Solarsystem Elektrische Ausrüstung NEIN. Leistung (W) Tägliche Ausgaben (h) Gesamtstromverbrauch (Wh) Tischventilator 2 45 5 450 LED-Leuchten 4 2/3/5Z7 6 204 Fernseher 1 100 4 400 Mikrowellenofen 600 0,5 300 Entsafter 300 0,6 180 Kühlschrank 150 24 150*24*0,8=2880 Klimaanlage 1100 6 1100*6*0,8=5280 Gesamtstromverbrauch 9694

Industrielles und gewerbliches netzgekoppeltes PV-System

Eigenschaften · Starke Blindleistungskompensationsfähigkeit, Leistungsfaktor-Einstellbereich ± 0,8 · Mehrere Kommunikationsmethoden sind flexibel und optional (RS485, Ethernet, GPRS/Wi-Fi) · Unterstützt Remote-Upgrades · Mit PID-Reparatur die Modulleistung verbessern · Ausgestattet mit AC- und DC-Schalter ist die Wartung sicherer und bequemer · 100 % Auswahl weltbekannter Komponenten, lange Lebensdauer Anwendung ·Verteilt · R uff · Hotels · Fabriken · Resorts · Gewerbebauten · Konferenzzentren · Bürogebäude Systemleistung 40 KW 50 KW 60 KW 80KW 100KW Solarstromversorgung 400 W 420 W 450 W 450 W 450 W Anzahl der Solarmodule 100 STÜCK 120 Stück 134 Stück 178 Stück 222 Stück Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz Nennausgangsleistung des Wechselrichters 33KW 40KW 50KW 70KW 80KW Maximale Ausgangsscheinleistung 36,3 KVA 44 KVA 55 kVA 77 kVA 88 kVA Nennnetzspannung 3/N/PE, 400V Netzspannungsbereich 2 70- 480 V Wechselstrom Nennnetzfrequenz 50 Hz Netzfrequenzbereich 45-65 Hz Maximale Effizienz 98. 60 % Schutz vor Inseleffekten JA DC-Verpolungsschutz JA AC-Kurzschlussschutz JA Kriechstromschutz JA Schutzart IP66 Arbeitstemperatur System Kühlmethode Natürliche Kühlung Maximale Arbeitshöhe -25～+60℃ Kommunikation 4G (optional)/WLAN (optional) Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Montageart Aluminium-/Kohlenstoffstahl-Montage (ein Satz)

PHC Pile Solar-Bodenmontagestruktur

Hochwertige Bodenmontagestruktur für Solarmodule aus Aluminium/verzinktem Stahl

SolFirsTech Einschichtige Flexible Montagestruktur

Technische Details Installation Boden Stiftung PHC/Ortbetonpfahl Modullayout Einzelne Zeile im Hochformat Einzelfeld ≤20 m Windlast 0,45 kN/m² (je nach Projekt anpassbar) Schneelast 0,15 KN/㎡ (je nach Projekt anpassbar) Neigungswinkel ≤30° Normen GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Eloxiertes Aluminium AL6005-T5, feuerverzinkter Stahl, Zn-Al-Mg-vorbeschichteter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie

SolFirsTech Metalldachhalterung – Trapezförmige Dachklammern

SolFirsTech-RC Dachklemmenserie Abmessungen (mm) A B C(°) SolFirsTech-RC-08 28 34 122 SolFirsTech-RC-0 9 20 20 123 SolFirsTech-RC- 10 20 20 123 SolFirsTech-RC- 11 25 23,8 132 SolFirsTech-RC- 18 22 16 120 SolFirsTech-RC- 21 52 12 135 SolFirsTech-RC- 22 33,7 18 135 SolFirsTech-RC- 23 33,7 18 135 Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie

Stehfalzklemme für Metalldächer

Die Stehfalzdachklemme von SolFirsTech wird häufig für gewerbliche und private Dachprojekte eingesetzt. Das System ist für Metalldächer konzipiert, die bei Kunden sehr beliebt sind. Die große Auswahl an unterschiedlichen Komponenten ermöglicht die Befestigung nahezu aller Arten von Modulen.

SolFirsTech PHC Pfahlbodenmontage – Stahl

Installationsschritte Arten von PHC-Pfählen Technische Details Designbeschreibung: 1.Anwendbar auf Wasserbecken, Sümpfe, Feuchtgebiete oder tiefe Schlammgebiete. 2. Besonders geeignet für hochwassergefährdete Gebiete. Ins Tallation G runden Stiftung Pfahlmontage / Hoher Betonpfahl (H≥600mm) Windlast bis zu 60 MS Schneelast 1.4 kn /m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Eloxiertes Aluminium AL6005-T5, feuerverzinkter Stahl, Zn-Al-Mg-vorbeschichteter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
