Eigenschaften
· DSP-Invertertechnologie mit intelligenter Steuerung und hervorragender Leistung
· Reiner Sinuswellen-Wechselstromausgang mit starker Anpassungsfähigkeit an die Last
· LCD+LED-Anzeigemodus mit klarer Anzeige des Betriebsstatus des Geräts
· Mit Ausgangsüberlastungsschutz, verschiedenen automatischen Schutzfunktionen und Alarmen
· Intelligente Ladesteuerung, programmierbare Ladeparameterpunkte, um den besonderen Anforderungen verschiedener Anlässe gerecht zu werden
· Batterie kann mit mehreren Schutzparametern eingestellt werden, mit Passwortschutzfunktion
Anwendung
·Großflächige Solarstromerzeugungsanwendungen wie Industrie und Bergbau
·Grenzschutz
·Weidegebiete
·Inseln

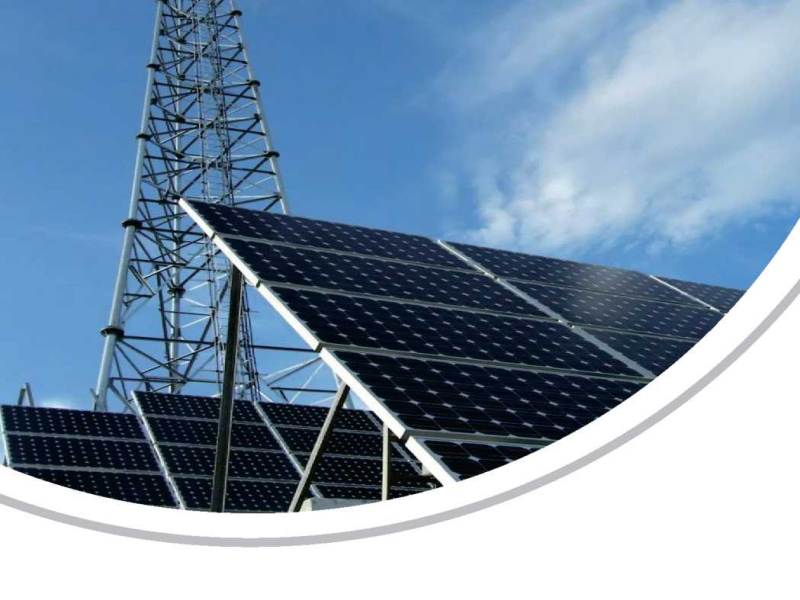

·Telekommunikationsbasisstationen
Systemparameter
|
Systemleistung |
10KW |
15KW |
20KW |
30KW |
50KW |
|
|
Solarstromversorgung |
420 W |
|||||
|
Anzahl der Solarmodule |
24 PCS |
36 PCS |
48 PCS |
72 PCS |
120 PCS |
|
|
Photovoltaik-Gleichstromkabel |
1 Satz |
|||||
|
MC4-Stecker |
1 Satz |
|||||
|
DC-Combiner-Box |
1 Satz |
|||||
|
Regler |
216V50A |
216V75A |
216V100A |
216V150A |
348V150A |
|
|
Lithiumbatterie/Blei-Säure-Batterie (Gel) |
216 V |
348V |
||||
|
Batteriekapazität |
200 Ah |
300 Ah |
400 Ah |
600 Ah |
||
|
AC-Eingangsspannung des Wechselrichters |
304-456 V |
|||||
|
Frequenz am Wechselrichter-AC-Eingang |
45-65 Hz |
|||||
|
Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung |
8 KW |
12KW |
16KW |
24KW |
40KW |
|
|
Maximale Scheinleistung auf der Offgrid-Seite |
10 KVA 10 Min. |
15 KVA 10 Min. |
20 KVA 10 Min. |
30 KVA 10 Min. |
50 KVA 10 Min. |
|
|
Nennausgangsspannung auf der Inselnetzseite |
3/N/PE,380/400 |
|||||
|
Nennausgangsfrequenz auf der Inselnetzseite |
50 Hz |
|||||
|
Arbeitstemperatur |
0~+40°C |
|||||
|
Kühlmethode |
Luftkühlung |
|||||
|
Kupferkernkabel für den Wechselstromausgang |
1 Satz |
|||||
|
Verteilerkasten |
1 Satz |
|||||
|
Hilfsmaterial |
1 Satz |
|||||
|
Photovoltaik-Montageart |
Aluminium-/Kohlenstoffstahl-Montage (ein Satz) |
|||||
Eigenschaften · MCU-Dual-Core-Design, hervorragende Leistung · Netzbetrieb/Energiesparbetrieb/Batteriebetrieb umschaltbar, die Anwendung ist flexibel · Reiner Sinuswellen-Wechselstromausgang, der sich an verschiedene Arten von Lasten anpassen kann · Breiter Eingangsspannungsbereich, hochpräziser Ausgang, vollautomatische Spannung Stabilisierungsfunktion ·Das LCD-Modul zeigt die Betriebsparameter des Geräts in Echtzeit an, klare Betriebszustandsanzeige ·Rundum-Schutzfunktion (Batterieüberladung, Hochspannungs-, Niederspannungsschutz, Überlastschutz, Kurzschlussschutz, Übertemperaturschutz) Anwendung ·Heim ·Schule ·Straße ·Grenzverteidigung ·Pastorales Gebiet · Industrielle Ausrüstung ·Satellitenkommunikationsausrüstung · Schiffe und andere neue Energieerzeugungsfelder Systemparameter Systemleistung 1KW 3KW 5KW 10KW 15KW 20KW Solarstromversorgung 335 W 420 W Anzahl der Solarmodule 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz DC-Combiner-Box 1 Satz Regler 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Lithiumbatterie/Blei-Säure-Batterie (Gel) 24 V 48 V 96 V 216 V Batteriekapazität 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah AC-Eingangsspannung des Wechselrichters 170-275 V Frequenz am Wechselrichter-AC-Eingang 45-65 Hz Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 0,8 kW 2,4 kW 4KW 8KW 12KW 16KW Maximale Scheinleistung auf der Offgrid-Seite 1KVA30S 3KVA30s 5KVA30s 10 KVA 10 Min. 15 KVA 10 Min. 20 KVA 10 Min. Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Arbeitstemperatur 0 ~ +40 °C Kühlmethode Luftkühlung Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Halterungstyp Halterung aus Aluminium/Kohlenstoffstahl (ein Satz) Elektrische Lasten für 3KW Off-Grid-Solarsystem Elektrische Ausrüstung NEIN. Leistung (W) Tägliche Ausgaben (h) Gesamtstromverbrauch (Wh) Tischventilator 2 45 5 450 LED-Leuchten 4 2/3/5Z7 6 204 Fernseher 1 100 4 400 Mikrowellenofen 600 0,5 300 Entsafter 300 0,6 180 Kühlschrank 150 24 150*24*0,8=2880 Klimaanlage 1100 6 1100*6*0,8=5280 Gesamtstromverbrauch 9694
Installationsschritte Technische Details Designbeschreibung: Diese Lösung ermöglicht es Solarmodulen, Strom aus Sonnenlicht zu erzeugen, während die untere Struktur bietet eine geeignete Wachstumsumgebung für Nutzpflanzen, essbare Pilze und Vieh. Installation Boden Stiftung Erdschraube / Beton Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
Eigenschaften · Unterbrechungsfreie Stromversorgung, Schalten innerhalb von 20 ms, Spitzenglättung und Talfüllung · Mehrere Arbeitsmodi, sodass die Selbstnutzungsrate 95 % erreicht · Hohe Lade- und Entladeeffizienz, die den wirtschaftlichen Nutzen des Systems verbessert · Kompatibel mit Blei-Säure- und Lithiumbatterien und kann wirtschaftliche Lösungen ergänzen in verschiedenen Märkten · Intelligente BMS-Managementfunktion zur Verbesserung der Batteriezuverlässigkeit ·Durch den Einsatz von Hochfrequenz-Isolationstechnologie wird das System sicherer und hat eine längere Lebensdauer · 24- Stunden intelligentes Energiemanagement, Ein-Knopf-Fernbedienung und Upgrade-Funktion, Echtzeiterfassung des Status von Photovoltaik-Kraftwerken Anwendung ·Orte, an denen aufgrund von Stromausfällen oder Photovoltaik-Eigenverbrauch kein Reservestrom zur Verfügung steht ·Orte, an denen der Strompreis für den Eigenverbrauch höher ist als der Netzpreis ·Orte, an denen der Spitzenstrompreis höher ist als der normale Strompreis Systemparameter Solarstromversorgung 400 W Solarpanelspannung 41V Anzahl der Solarmodule 12 PCS 14 Stück 20 PCS Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz Batteriespannung 48 V Batteriekapazität 100A H 200 Ah Batteriekommunikationsmethode CAN/RS485 Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 3KW 5KW Maximale Scheinleistung auf der Offgrid-Seite 4,5 kVA, 10 Sekunden 7KVA,10S Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Off-Grid-Umschaltzeit

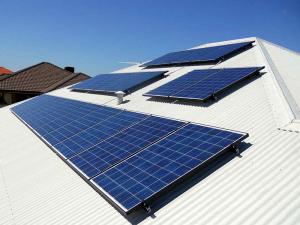

Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel 5°~ 45° Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
Eigenschaften · Intelligente Dual-CPU-Steuerungstechnologie mit reinem Sinuswellen-Wechselstromausgang, angepasst an verschiedene Lasttypen. · Betriebsart (Netzbetrieb) Energiesparmodus/Batteriebetrieb einstellbar. Flexible Anwendung · 5VDC-USB-Ausgang, bequem und praktisch · Leicht zu tragen Anwendung · Expeditionen · Camping im Freien · Nachtmarktbeleuchtung · Beleuchtung für Zuhause · Armutsgebiete Systemparameter Systemleistung 0,3 kW 0,5 kW 1KW Solarstromversorgung 180 W 250 W 360 W Anzahl der Solarmodule 2 片 Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz Regler 12V30A 24V20A 24V30A Lithiumbatterie/Blei-Säure-Batterie (Gel) 12 V 24 V Batteriekapazität 60 Ah 120 Ah DC-Ausgang 5V2A USB-Ausgang ×2 AC-Eingangsspannung des Wechselrichters 170-275 V Frequenz am Wechselrichter-AC-Eingang 45-65 Hz Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 0,3 kW 0,5 kW 1KW Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Arbeitstemperatur 0~+40 ° C Kühlmethode Luftgekühlt Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Montageart Aluminium-/Kohlenstoffstahl-Montage (ein Satz)
Eigenschaften ·Integriert, einfache Installation und Wartung, niedrige Betriebskosten, hohe Effizienz und Sicherheit, wirtschaftlich und praktisch ·Pumpen von Wasser aus tiefen Brunnen für die Bewässerung von Ackerland oder zum Trinken, effektive Lösung das Problem der Wasserversorgung in Gebieten ohne Wasser und Strom · Die Stromerzeugung durch Photovoltaik verursacht keinen Lärm, keine anderen Gefahren für die Öffentlichkeit und ist energiesparend. umweltfreundlich und vielseitig einsetzbar Anwendung ·Gebiete mit Wasser- und Strommangel · Gepumpt für tiefes Wasser Spezifikationen des Solar-AC-Pumpsystems Solarstromversorgung 1800 W 2400 W 3400 W 4500 W 6000 W 8500 W 13500 W 22500 W 31550 W 40800 W Solarpanelspannung 210–450 V 350–800 V Nennleistung der Wasserpumpe 1100 W 1500 W 220 0 W 30 00 W 4 000 W 5500 W 9000 W 15000 W 22000 W 30000 W Nennspannung der Wasserpumpe AC220V AC380V Maximale Förderhöhe der Wasserpumpe 120 m 110 m 235 m 120 m 105 m 220 m 100 m 160 m 210 m 245 m Maximaler Durchfluss der Wasserpumpe 3.8 3 /H 5 m 3 /H 10 M 3 /H 18 m 3 /H 10 m 3 /H 53 m 3 /H 75 m 3 /H Außendurchmesser der Wasserpumpe 3 Zoll 4 Zoll 6 Zoll Durchmesser des Pumpenauslasses 1 Zoll 1,25 Zoll 1,5 Zoll 2 Zoll 1,5 Zoll 3 Zoll Wasserpumpenmaterial Edelstahl Fördermedium pumpen Wasser Photovoltaik-Montageart Bodenmontage
Solar zuerst Ballastdach Montagehalterung ist für die meisten Dachtypen mit unterschiedlichen Dachhaken geeignet. Dank innovativer Schienen- und Modul-Ziegeldachhalterung ist eine deutlich schnellere und einfachere Montage möglich.
Hochwertige Bodenmontagestruktur für Solarmodule aus Aluminium/verzinktem Stahl
Die herausragende Qualität von Edelstahl und Aluminium gewährleistet eine äußerst langlebige Montage. Bitte wählen Sie das passende Produkt für Ihr Dach. Oder teilen Sie uns einfach Ihre Dachdetails mit und wir suchen das für Sie am besten geeignete aus.
Diese Lösung ist auch auf Erd- oder Betondächern mit geringer Neigung anwendbar. Die Struktur ist leicht, verfügt jedoch über eine hohe Festigkeit und gute Flexibilität.
SolFirsTech-RC Dachklemmenserie Abmessungen (mm) A B C D SolFirsTech-RC-01 18 13.5 10.5 10 SolFirsTech-RC-0 2 26 12 10.5 18 SolFirsTech-RC-0 3 35 21,6 2.5 31,5 SolFirsTech-RC-0 4 16.3 16.3 2.5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
Dünnschicht-Solarmodulklemmen, Größe 80 mm, 120 mm, 150 mm. Anwendung für Module 6–9 mm rahmenloses Dünnschicht-Solarmodul.
