Eigenschaften
· Photovoltaik-Gebäudeintegration, schönes Erscheinungsbild

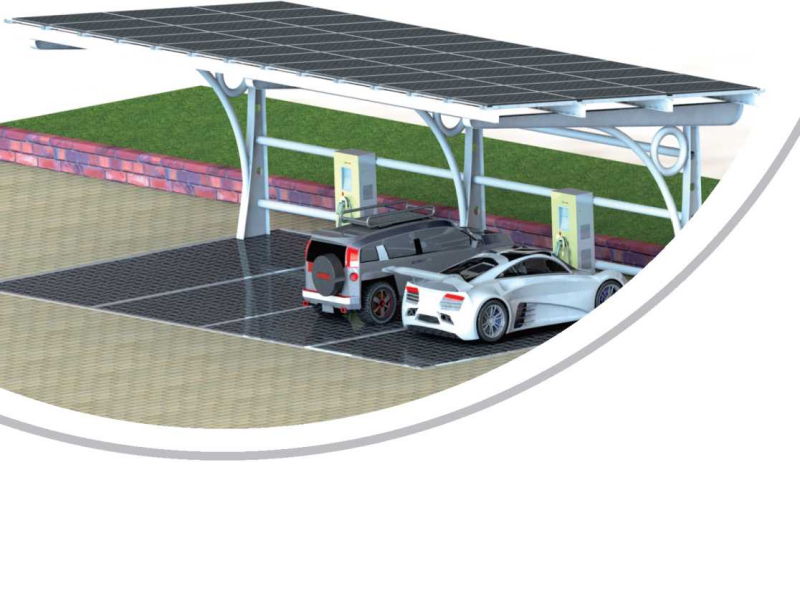

·Hervorragende Kombination mit Photovoltaikmodulen für Carports mit guter Stromerzeugung
·Photovoltaik-Stromerzeugung ist energiesparend und umweltfreundlich
·Keine Emissionen, kein Lärm, keine Umweltverschmutzung
· Kann Strom ins Netz einspeisen, Rechnungen aus Solarenergie generieren
Anwendung
·Fabrik
·Resort
·Geschäftsgebäude
·Konferenzzentrum
·Bürogebäude
· Parkplatz im Freien
·Hotel
Systemparameter
|
Systemleistung |
21,45 kW |
|
Solarstromversorgung |
550 W |
|
Anzahl der Solarmodule |
39 片 |
|
Photovoltaik-Gleichstromkabel |
1 Satz |
|
MC4-Stecker |
1 Satz |
|
Nennausgangsleistung des Wechselrichters |
20KW |
|
Maximale Ausgangsscheinleistung |
22 kVA |
|
Nennnetzspannung |
3/N/PE, 400V |
|
Nennnetzfrequenz |
50 Hz |
|
Maximale Effizienz |
98,60 % |
|
Schutz vor Inseleffekten |
JA |
|
DC-Verpolungsschutz |
JA |
|
AC-Kurzschlussschutz |
JA |
|
Kriechstromschutz |
JA |
|
Schutzart |
IP66 |
|
Arbeitstemperatur |
-25~+60°C |
|
Kühlmethode |
Natürliche Kühlung |
|
Maximale Arbeitshöhe |
4 km |
|
Kommunikation |
4G (optional)/WLAN (optional) |
|
Kupferkernkabel für den Wechselstromausgang |
1 Satz |
|
Verteilerkasten |
1 Satz |
|
Ladestapel |
2 Sätze integrierter 120-kW-DC-Ladesäulen |
|
Eingangs- und Ausgangsspannung der Ladesäule |
Eingangsspannung: 380 V AC Ausgangsspannung: 200–1000 V |
|
Hilfsmaterial |
1 Satz |
|
Photovoltaik-Montageart |
Aluminium-/Kohlenstoffstahl-Montage (ein Satz) |
Eigenschaften · MCU-Dual-Core-Design, hervorragende Leistung · Netzbetrieb/Energiesparbetrieb/Batteriebetrieb umschaltbar, die Anwendung ist flexibel · Reiner Sinuswellen-Wechselstromausgang, der sich an verschiedene Arten von Lasten anpassen kann · Breiter Eingangsspannungsbereich, hochpräziser Ausgang, vollautomatische Spannung Stabilisierungsfunktion ·Das LCD-Modul zeigt die Betriebsparameter des Geräts in Echtzeit an, klare Betriebszustandsanzeige ·Rundum-Schutzfunktion (Batterieüberladung, Hochspannungs-, Niederspannungsschutz, Überlastschutz, Kurzschlussschutz, Übertemperaturschutz) Anwendung ·Heim ·Schule ·Straße ·Grenzverteidigung ·Pastorales Gebiet · Industrielle Ausrüstung ·Satellitenkommunikationsausrüstung · Schiffe und andere neue Energieerzeugungsfelder Systemparameter Systemleistung 1KW 3KW 5KW 10KW 15KW 20KW Solarstromversorgung 335 W 420 W Anzahl der Solarmodule 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz DC-Combiner-Box 1 Satz Regler 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Lithiumbatterie/Blei-Säure-Batterie (Gel) 24 V 48 V 96 V 216 V Batteriekapazität 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah AC-Eingangsspannung des Wechselrichters 170-275 V Frequenz am Wechselrichter-AC-Eingang 45-65 Hz Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 0,8 kW 2,4 kW 4KW 8KW 12KW 16KW Maximale Scheinleistung auf der Offgrid-Seite 1KVA30S 3KVA30s 5KVA30s 10 KVA 10 Min. 15 KVA 10 Min. 20 KVA 10 Min. Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Arbeitstemperatur 0 ~ +40 °C Kühlmethode Luftkühlung Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Halterungstyp Halterung aus Aluminium/Kohlenstoffstahl (ein Satz) Elektrische Lasten für 3KW Off-Grid-Solarsystem Elektrische Ausrüstung NEIN. Leistung (W) Tägliche Ausgaben (h) Gesamtstromverbrauch (Wh) Tischventilator 2 45 5 450 LED-Leuchten 4 2/3/5Z7 6 204 Fernseher 1 100 4 400 Mikrowellenofen 600 0,5 300 Entsafter 300 0,6 180 Kühlschrank 150 24 150*24*0,8=2880 Klimaanlage 1100 6 1100*6*0,8=5280 Gesamtstromverbrauch 9694
Installationsort Dach Typ Nicht einstellbar Größe Maßgeschneidert Farbe Natur Material SUS304 Zertifizierung ISO9001 Garantie 10 Jahre und 20 Jahre Lebensdauer
SolFirsTech Dreieckiges Dachmontagesystem passt für die meisten verfügbaren Solarmodule und lässt sich problemlos von kleinen auf große Anlagen skalieren. SolFirsTech Alles unterliegt einem strengen Kontrollprozess, um die strukturelle Festigkeit der Montage und die Lebensdauer des Systems sicherzustellen.
Verschiedene Ziegeldächer erfordern unterschiedliche Ziegelhaken, je nach Ziegeldachform. Sie können je nach Dachtyp einen geeigneten Haken auswählen.
Dünnschicht-Solarmodulklemmen, Größe 80 mm, 120 mm, 150 mm. Anwendung für Module 6–9 mm rahmenloses Dünnschicht-Solarmodul.
Einstellbares dreieckiges Solar-Flachdach-Montagesystem ist äußerst flexibel für Solaranlagen auf Wohn- und Gewerbedächern konzipiert. Es ist klein und leicht im Vergleich zur Dachbahn.
SolFirsTech-RC Dachklemmenserie Abmessungen (mm) A B C(° ） SolFirsTech-RC-15 76 21(R) 112 SolFirsTech-RC-16 76 21(R) 112 Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
Technische Details Installation Ziegeldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Edelstahl SUS304 Garantie 10 Jahre Garantie
Installationsort Ziegeldach Typ Nicht einstellbar Größe Maßgeschneidert Farbe Natur Material SUS304 Zertifizierung ISO9001 Garantie 10 Jahre und 20 Jahre Lebensdauer
Beste Konfiguration, schnelle Installation, SolFirsTech PV Ballastiertes Montagesystem Durch zusätzliche Vorschaltgeräte wird ein durchdringungsfreies System geschaffen. Kein Leckageproblem und Einsparung von Arbeitskosten.
Eigenschaften · Unterbrechungsfreie Stromversorgung, Schalten innerhalb von 20 ms, Spitzenglättung und Talfüllung · Mehrere Arbeitsmodi, sodass die Selbstnutzungsrate 95 % erreicht · Hohe Lade- und Entladeeffizienz, die den wirtschaftlichen Nutzen des Systems verbessert · Kompatibel mit Blei-Säure- und Lithiumbatterien und kann wirtschaftliche Lösungen ergänzen in verschiedenen Märkten · Intelligente BMS-Managementfunktion zur Verbesserung der Batteriezuverlässigkeit ·Durch den Einsatz von Hochfrequenz-Isolationstechnologie wird das System sicherer und hat eine längere Lebensdauer · 24- Stunden intelligentes Energiemanagement, Ein-Knopf-Fernbedienung und Upgrade-Funktion, Echtzeiterfassung des Status von Photovoltaik-Kraftwerken Anwendung ·Orte, an denen aufgrund von Stromausfällen oder Photovoltaik-Eigenverbrauch kein Reservestrom zur Verfügung steht ·Orte, an denen der Strompreis für den Eigenverbrauch höher ist als der Netzpreis ·Orte, an denen der Spitzenstrompreis höher ist als der normale Strompreis Systemparameter Solarstromversorgung 400 W Solarpanelspannung 41V Anzahl der Solarmodule 12 PCS 14 Stück 20 PCS Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz Batteriespannung 48 V Batteriekapazität 100A H 200 Ah Batteriekommunikationsmethode CAN/RS485 Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 3KW 5KW Maximale Scheinleistung auf der Offgrid-Seite 4,5 kVA, 10 Sekunden 7KVA,10S Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Off-Grid-Umschaltzeit
Einfach zu installieren – Das einfache Design und die vormontierten Komponenten gewährleisten eine schnelle und einfache Installation.
