Montagesystem für Solarmodule für Metalldachplatten vom Typ Klip Lok.
Zahlung:
T/T, L/CPreis:
$0.029/WProduktherkunft:
ChinaFarbe:
SilverHafen:
Xiamen, ChinaVorlaufzeit:
15-20 working days
Produktbeschreibung

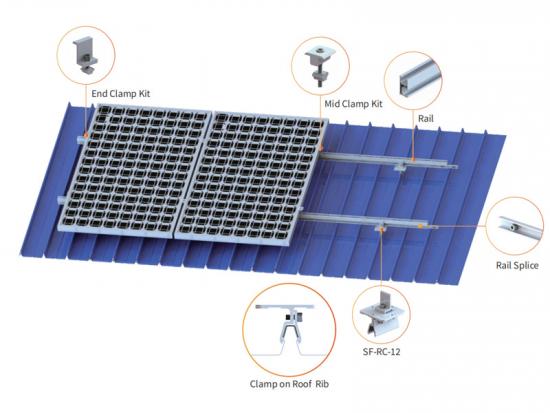

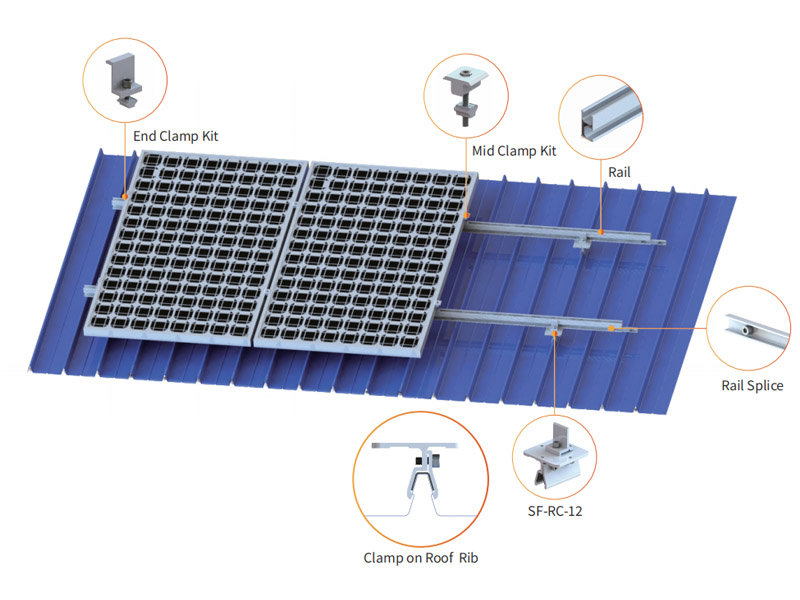

Diese Serie von Solar-Montagelösungen ist konzipiert für Klip Lok Metalldachverkleidung Mit dieser Lösung können die Solarmodule mit einfachem Werkzeug installiert werden, was Zeit und Arbeitskosten spart. Die einfache, aber robuste Konstruktion gewährleistet die Langlebigkeit der Solaranlage.

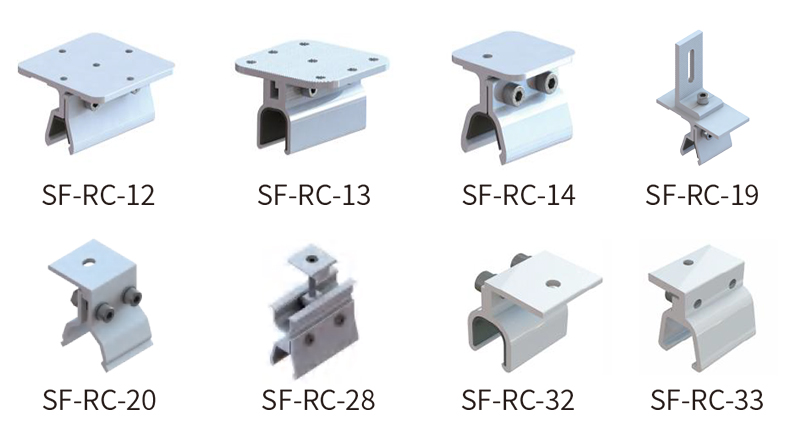

SolFirsTech-RC Dachklemmenserie

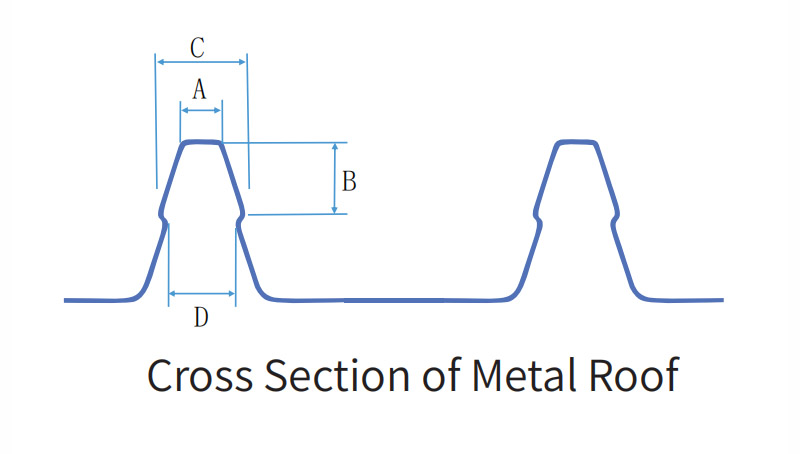

Abmessungen (mm)
A
B
C
D
SolFirsTech-RC-12
18
13.5
10.5
10.5
SolFirsTech-RC-1
3
26
29
26
21.3
SolFirsTech-RC-1
4
17,8
18,5
30,5
26
SolFirsTech-RC-1
9
13
20
24,8
20
SolFirsTech-RC-
20
31,6
13.5
41
36,8
SolFirsTech-RC-
28
22.4
19,6
35,5
31
SolFirsTech-RC-32
SolFirsTech-RC-33
2
22,9
18
10
7.4
24,8
30
22.1
Technische Details
Installation
Metalldach
Windlast
bis zu 60 m/s
Schneelast
1,4 kN/m²
Neigungswinkel
Parallel zur Dachfläche
Normen
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007
Material
Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304
Garantie
10
Jahre Garantie
Aluminium-L-Füße für das Dachmontagesystem verbinden Schienen und Solarpanel. Die Größe kann individuell angepasst werden.
Installationsort Dach Typ Einstellbar Größe Maßgeschneidert Farbe Natur Material SUS304 Zertifizierung ISO9001 Garantie 10 Jahre und 20 Jahre Lebensdauer
Arbeitet mit Dünnschicht-Solarmodulen, Glas-Glas-Solarmodulen und rahmenlosen Solarmodulen Nr. q` Produktname Bild SolFirsTech-BM-EC80 Endklemmensatz für rahmenlose Module SolFirsTech-BM-IC80 Mittelklemmensatz für rahmenlose Module SolFirsTech-MC-HP12 Mittelklemmensatz SolFirsTech-MC-HP18 Endklemmensatz SolFirsTech-MC-SolFirsTech71 Endklemmensatz SolFirsTech-MCSolFirsTech70 Mittelklemmensatz SolFirsTech-EC-F35-50 Verstellbarer Endklemmensatz
Eigenschaften ·Wind-Solar-Hybridsystem stabil und zuverlässig ·Kostengünstig · Flexibler Einsatz ·Vielfältige Einsatzmöglichkeiten ·Geringe Wartungskosten · Hohe Systemintegration, kleine Grundstücksfläche Anwendung ·Wissenschaftliche Forschungsdemonstration ·Kommunikationsbasisstation ·Haushaltsstromversorgung ·Hydrologische Überwachung · Waldbrandprävention ·Grenzwache · Inselstromversorgung Systemparameter Solarstromversorgung 200 W 250 W 250 W Anzahl der Solarmodule 2 PCS 4 Stück 6 Stück Horizontalachsen-Windturbine 1KW 2KW 3KW Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz Wind- und Solar-Hybridregler 1KW 2KW 3KW Lithiumbatterie/Blei-Säure-Batterie (Gel) 24 V 48 V Batteriekapazität 200 Ah 200 Ah 300 Ah AC-Eingangsspannung des Wechselrichters 170-275 V Frequenz am Wechselrichter-AC-Eingang 45-65 Hz Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 1KW 2KW 3KW Maximale Scheinleistung auf der Offgrid-Seite 1,2 KVA, 30 Sekunden 2. 4 KVA, 30 Sekunden 3. 6 KVA, 30 Sekunden Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Schaltzeit
Verschiedene Ziegeldächer erfordern unterschiedliche Ziegelhaken, je nach Ziegeldachform. Sie können je nach Dachtyp einen geeigneten Haken auswählen.
Eigenschaften · Unterbrechungsfreie Stromversorgung, Schalten innerhalb von 20 ms, Spitzenglättung und Talfüllung · Mehrere Arbeitsmodi, sodass die Selbstnutzungsrate 95 % erreicht · Hohe Lade- und Entladeeffizienz, die den wirtschaftlichen Nutzen des Systems verbessert · Kompatibel mit Blei-Säure- und Lithiumbatterien und kann wirtschaftliche Lösungen ergänzen in verschiedenen Märkten · Intelligente BMS-Managementfunktion zur Verbesserung der Batteriezuverlässigkeit ·Durch den Einsatz von Hochfrequenz-Isolationstechnologie wird das System sicherer und hat eine längere Lebensdauer · 24- Stunden intelligentes Energiemanagement, Ein-Knopf-Fernbedienung und Upgrade-Funktion, Echtzeiterfassung des Status von Photovoltaik-Kraftwerken Anwendung ·Orte, an denen aufgrund von Stromausfällen oder Photovoltaik-Eigenverbrauch kein Reservestrom zur Verfügung steht ·Orte, an denen der Strompreis für den Eigenverbrauch höher ist als der Netzpreis ·Orte, an denen der Spitzenstrompreis höher ist als der normale Strompreis Systemparameter Solarstromversorgung 400 W Solarpanelspannung 41V Anzahl der Solarmodule 12 PCS 14 Stück 20 PCS Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz Batteriespannung 48 V Batteriekapazität 100A H 200 Ah Batteriekommunikationsmethode CAN/RS485 Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 3KW 5KW Maximale Scheinleistung auf der Offgrid-Seite 4,5 kVA, 10 Sekunden 7KVA,10S Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Off-Grid-Umschaltzeit
Verschiedene Ziegeldächer erfordern unterschiedliche Ziegelhaken, je nach Ziegeldachform. Sie können je nach Dachtyp einen geeigneten Haken auswählen.
Verschiedene Ziegeldächer erfordern unterschiedliche Ziegelhaken, je nach Ziegeldachform. Sie können je nach Dachtyp einen geeigneten Haken auswählen.
Technische Details Designbeschreibung: Diese Lösung bietet eine schnelle Installation mit minimalen Komponenten . Seine Struktur ist leicht, mit hoher Festigkeit und guter Flexibilität. Installation Boden / Betondach Windlast bis zu 60 m/s Schneelast 1,4 kN/m 2 Neigungswinkel 10° , 15° , 20° Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 / Feuerverzinkter Stahl Garantie 10 Jahre Garantie
Mehrzeilige Typstruktur Durch die Installation mehrreihiger Module kann die Flächennutzungsrate erhöht werden. Verbessern Sie die Effizienz der Stromerzeugung und steigern Sie den wirtschaftlichen Nutzen. Empfohlener Neigungswinkel: Weniger als 15° Empfohlene Umgebung: Hohe Schneelast und Windlast. l-Typ-Struktur Die Struktur wird durch zwei offene Pfosten. Es ist stabil und bequem bei der Installation. Empfohlene Umgebung: Niedrig Schnee- und Windlast. Technik Technische Details Installation Groun D Windlast bis zu 60 m/s Schneelast 1 0,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Ano D isiert A Luminum AL 6005-T5 , Feuerverzinkter Stahl, S Edelstahl SUS304 Garantie 1 0 Jahre Garantie
Die Stehfalzdachklemme von SolFirsTech wird häufig für gewerbliche und private Dachprojekte eingesetzt. Das System ist für Metalldächer konzipiert, die bei Kunden sehr beliebt sind. Die große Auswahl an unterschiedlichen Komponenten ermöglicht die Befestigung nahezu aller Arten von Modulen.
Installationsschritte Technische Details Installation Boden Stiftung Betonschraube / Beton Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Feuerverzinkter Stahl, eloxiertes Aluminium AL6005-T5, Zn-Al-Mg vorbeschichteter Stahl, Garantie 10 Jahre Garantie
