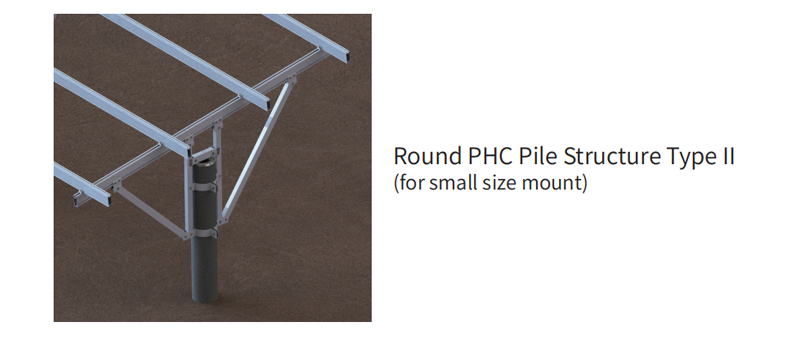

Arten von PHC-Pfählen
Technische Details
Designbeschreibung: 1. Anwendbar auf Wasserbecken, Sümpfe, Feuchtgebiete oder tiefe Schlammgebiete.
2. Besonders geeignet für hochwassergefährdete Gebiete.
Installation
Boden
Stiftung
Betonschleuderpfahl / Hoher Betonpfahl (H
≥
600 mm)
Windlast
bis zu 60 m/s
Schneelast
1,4 kN/m²
Normen
AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006
Material
Eloxierter AL6005-T5, feuerverzinkter Stahl, Edelstahl SUS304
Garantie
10
Jahre Garantie
Projektreferenz
SolFirsTech Dachmontagesystem wird häufig für Solarmontagesysteme auf Gewerbe- und Wohndächern verwendet, ist schnell zu installieren und spart Arbeitskosten.
SolFirsTech-RC Dachklemmenserie Abmessungen (mm) A B C D SolFirsTech-RC-01 18 13.5 10.5 10 SolFirsTech-RC-0 2 26 12 10.5 18 SolFirsTech-RC-0 3 35 21,6 2.5 31,5 SolFirsTech-RC-0 4 16.3 16.3 2.5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
Montagesystem für Solarmodule für Metalldachplatten vom Typ Klip Lok.
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Passt sich fast jedem Gelände an Hohe Stabilität Fischgrätenstruktur, Mehrpunktunterstützung, quadratisches Maschendesign Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Tracker-Struktur Tracking-Technologie Zweiachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite Azimut ±120°, Elevation 0-60° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 35 m/s (ASCE 7-10) Module pro Tracker W40-Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-Al-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Unabhängige Stiftung Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
Eigenschaften · Extrem niedrige Startspannung, extrem großer Spannungsbereich · Unterstützt die Anti-Rückfluss-Funktion · Unterstützt RS485, Wi-Fi, GPRS mehrere Kommunikationsmethoden ·Automatische Spannungsstabilisierungstechnologie, die sich an komplexe Netze anpasst ·Eingebauter AFCI, kann 99 % des Brandrisikos verhindern (optional) · Einfach zu installieren und zu warten Anwendung ·Haushalt ·Gemüsegewächshaus ·Fischteich Systemleistung 3,6 kW 6KW 10KW 15KW 20 W 30KW Solarstromversorgung 450 W 430 W 420 W Anzahl der Solarmodule 8 PCS 14 Stück 24 Stück 36 Stück 48 Stück 72 Stück Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz Nennausgangsleistung des Wechselrichters 3KW 5KW 8KW 12KW 17KW 25KW Maximale Ausgangsscheinleistung 3,3 KVA 5,5 KVA 8,8 KVA 13,2 KVA 18,7 kVA 27,5 KVA Nennnetzspannung 1/N/PE.220V 3/N/PE, 400V Netzspannungsbereich 180–276 V Wechselspannung 270 〜 480 V Wechselspannung Nennnetzfrequenz 50 Hz Netzfrequenzbereich 45~55 Hz Maximale Effizienz 98,20 % 98,50 % Schutz vor Inseleffekten JA DC-Verpolungsschutz JA AC-Kurzschlussschutz JA Kriechstromschutz JA Schutzstufe IP65 Arbeitstemperatur -25 〜 +60°C Kühlmethode Natürliche Kühlung Maximale Arbeitshöhe 4 km Kommunikation 4G (optional)/WLAN (optional) Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Montageart Aluminium-/Kohlenstoffstahl-Montage (ein Satz)
Installationsort Dach Typ Einstellbar Größe Maßgeschneidert Farbe Natur Material SUS304 Zertifizierung ISO9001 Garantie 10 Jahre und 20 Jahre Lebensdauer
Technische Details Installation Boden Stiftung PHC/Ortbetonpfahl Modullayout Einzelne Zeile im Hochformat Einzelfeld ≤20 m Windlast 0,45 kN/m² (je nach Projekt anpassbar) Schneelast 0,15 KN/㎡ (je nach Projekt anpassbar) Neigungswinkel ≤30° Normen GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Eloxiertes Aluminium AL6005-T5, feuerverzinkter Stahl, Zn-Al-Mg-vorbeschichteter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie
Solar-L-Füße werden häufig in Solardachsystemen verwendet und dienen als Verbindung zwischen Schiene und Dach.
Eigenschaften · MCU-Dual-Core-Design, hervorragende Leistung · Netzbetrieb/Energiesparbetrieb/Batteriebetrieb umschaltbar, die Anwendung ist flexibel · Reiner Sinuswellen-Wechselstromausgang, der sich an verschiedene Arten von Lasten anpassen kann · Breiter Eingangsspannungsbereich, hochpräziser Ausgang, vollautomatische Spannung Stabilisierungsfunktion ·Das LCD-Modul zeigt die Betriebsparameter des Geräts in Echtzeit an, klare Betriebszustandsanzeige ·Rundum-Schutzfunktion (Batterieüberladung, Hochspannungs-, Niederspannungsschutz, Überlastschutz, Kurzschlussschutz, Übertemperaturschutz) Anwendung ·Heim ·Schule ·Straße ·Grenzverteidigung ·Pastorales Gebiet · Industrielle Ausrüstung ·Satellitenkommunikationsausrüstung · Schiffe und andere neue Energieerzeugungsfelder Systemparameter Systemleistung 1KW 3KW 5KW 10KW 15KW 20KW Solarstromversorgung 335 W 420 W Anzahl der Solarmodule 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz DC-Combiner-Box 1 Satz Regler 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Lithiumbatterie/Blei-Säure-Batterie (Gel) 24 V 48 V 96 V 216 V Batteriekapazität 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah AC-Eingangsspannung des Wechselrichters 170-275 V Frequenz am Wechselrichter-AC-Eingang 45-65 Hz Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 0,8 kW 2,4 kW 4KW 8KW 12KW 16KW Maximale Scheinleistung auf der Offgrid-Seite 1KVA30S 3KVA30s 5KVA30s 10 KVA 10 Min. 15 KVA 10 Min. 20 KVA 10 Min. Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Arbeitstemperatur 0 ~ +40 °C Kühlmethode Luftkühlung Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Halterungstyp Halterung aus Aluminium/Kohlenstoffstahl (ein Satz) Elektrische Lasten für 3KW Off-Grid-Solarsystem Elektrische Ausrüstung NEIN. Leistung (W) Tägliche Ausgaben (h) Gesamtstromverbrauch (Wh) Tischventilator 2 45 5 450 LED-Leuchten 4 2/3/5Z7 6 204 Fernseher 1 100 4 400 Mikrowellenofen 600 0,5 300 Entsafter 300 0,6 180 Kühlschrank 150 24 150*24*0,8=2880 Klimaanlage 1100 6 1100*6*0,8=5280 Gesamtstromverbrauch 9694
Schwimmendes Montagesystem Struktur Verankerungssystem Combiner-Box-Halterung, Kabelkanal, Gang Arten von Kabelkanälen Technische Details Konstruktionsbeschreibung: 1. Reduzieren Sie die Wasserverdunstung und nutzen Sie die Kühlwirkung des Wassers, um die Stromerzeugung zu steigern. 2. Die Halterung besteht aus einer feuerfesten Aluminiumlegierung. 3. Einfache Installation ohne schweres Gerät; sicher und bequem zu warten. Installation Wasseroberfläche Oberflächenwellenhöhe ≤0,5 m Oberflächendurchflussrate ≤0,5 m/s Windlast ≤36 m/s Schneelast ≤0,45 kN/m² Neigungswinkel 0~25° Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 Material HDPE, eloxiertes Aluminium AL6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
Einstellbares dreieckiges Solar-Flachdach-Montagesystem ist äußerst flexibel für Solaranlagen auf Wohn- und Gewerbedächern konzipiert. Es ist klein und leicht im Vergleich zur Dachbahn.
Installationsschritte Arten von PHC-Pfählen Technische Details Designbeschreibung: 1.Anwendbar auf Wasserbecken, Sümpfe, Feuchtgebiete oder tiefe Schlammgebiete. 2. Besonders geeignet für hochwassergefährdete Gebiete. Ins Tallation G runden Stiftung Pfahlmontage / Hoher Betonpfahl (H≥600mm) Windlast bis zu 60 MS Schneelast 1.4 kn /m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Eloxiertes Aluminium AL6005-T5, feuerverzinkter Stahl, Zn-Al-Mg-vorbeschichteter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
