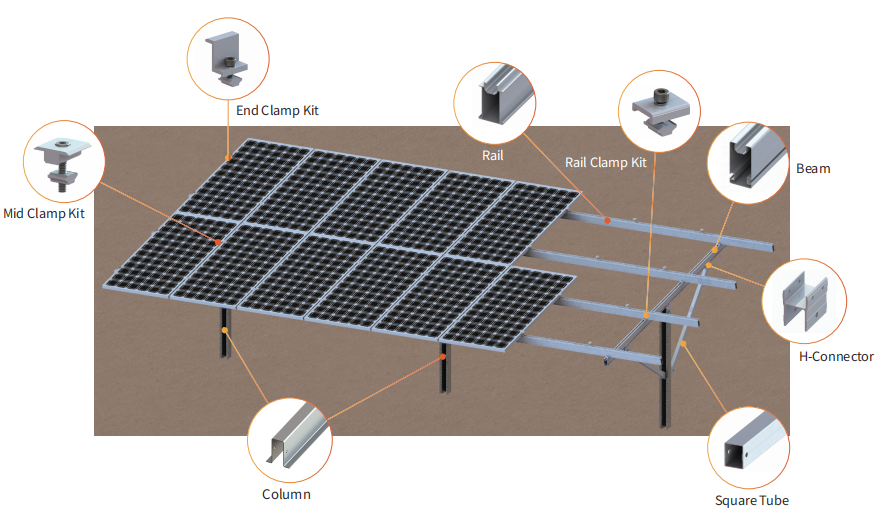

Einzelmast-Bodenmontagesystem ist für die Montage von 4, 6, 8 oder 10 Paneelen pro Mast ausgelegt und bietet so effektive, flexible und langlebige Lösungen. Die hochgradig vormontierten Masthalterungen, Schienen und Klemmen ermöglichen eine einfache Installation und sparen Zeit und Arbeitsaufwand.
Installationsschritte Verfügbare Spaltentypen Technische Details Ausführungsbeschreibung: Besonders geeignet für Hanglagen und unebenes Gelände. Installation Boden Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Material Eloxierter AL6005-T5, feuerverzinkter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
Technische Details Installation Boden Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminium AL 6005-T5, feuerverzinkter Stahl, verzinkter Magnesium-Aluminium-Stahl , Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
Eigenschaften · Photovoltaik-Gebäudeintegration, schönes Erscheinungsbild ·Hervorragende Kombination mit Photovoltaikmodulen für Carports mit guter Stromerzeugung ·Photovoltaik-Stromerzeugung ist energiesparend und umweltfreundlich ·Keine Emissionen, kein Lärm, keine Umweltverschmutzung · Kann Strom ins Netz einspeisen, Rechnungen aus Solarenergie generieren Anwendung ·Fabrik ·Resort ·Geschäftsgebäude ·Konferenzzentrum ·Bürogebäude · Parkplatz im Freien ·Hotel Systemparameter Systemleistung 21,45 kW Solarstromversorgung 550 W Anzahl der Solarmodule 39 片 Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz Nennausgangsleistung des Wechselrichters 20KW Maximale Ausgangsscheinleistung 22 kVA Nennnetzspannung 3/N/PE, 400V Nennnetzfrequenz 50 Hz Maximale Effizienz 98,60 % Schutz vor Inseleffekten JA DC-Verpolungsschutz JA AC-Kurzschlussschutz JA Kriechstromschutz JA Schutzart IP66 Arbeitstemperatur -25~+60°C Kühlmethode Natürliche Kühlung Maximale Arbeitshöhe 4 km Kommunikation 4G (optional)/WLAN (optional) Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Ladestapel 2 Sätze integrierter 120-kW-DC-Ladesäulen Eingangs- und Ausgangsspannung der Ladesäule Eingangsspannung: 380 V AC Ausgangsspannung: 200–1000 V Hilfsmaterial 1 Satz Photovoltaik-Montageart Aluminium-/Kohlenstoffstahl-Montage (ein Satz)
Geneigter einachsiger Tracker
Zweiachsiger Traktor
Die herausragende Qualität von Edelstahl und Aluminium gewährleistet eine äußerst langlebige Montage. Bitte wählen Sie das passende Produkt für Ihr Dach. Oder teilen Sie uns einfach Ihre Dachdetails mit und wir suchen das für Sie am besten geeignete aus.
Horizontaler Einachsen-Traker
Installationsschritte Technische Details Installation Boden Stiftung Betonschraube / Beton Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Feuerverzinkter Stahl, eloxiertes Aluminium AL6005-T5, Zn-Al-Mg vorbeschichteter Stahl, Garantie 10 Jahre Garantie
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Hohe Anpassungsfähigkeit Anpassungsfähigkeit an Steigungsunterschiede bei unebenem Gelände in NS-Richtung bis zu 15 % Hohe Stabilität Der Mehrpunktantrieb erhöht die Windtorsionsfestigkeit und die kritische Windgeschwindigkeit erheblich Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Angemessenes Design Die Stabilität wird durch exklusives Strukturdesign und strenge Windkanaltests gewährleistet Tracker-Struktur Tracking-Technologie Horizontaler einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 45 m/s (ASCE 7-10) Module pro Tracker ≤120 Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-AI-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb / Linearantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Anpassungsfähigkeit an Steigungsunterschiede bei unebenem Gelände in NS-Richtung bis zu 15 % Weniger Stapel S Das 2P-Moduldesign spart Pfahlgründungen (bis zu 140 Stück/MW) und reduziert die Kosten erheblich Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Angemessenes Design Die Stabilität wird durch ein exklusives Strukturdesign und strenge Windkanaltests gewährleistet. Tracker-Struktur Tracking-Technologie Horizontaler einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45°/±60° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 35 m/s (ASCE 7-10) Module pro Tracker ≤60 Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-AI-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
