Mit der Einführung lokaler Energiespeicherrichtlinien und -anreize in China beginnen PV-Praktiker allmählich, optische Speichersysteme von PV+-Systemen zu unterscheiden. Dieser Artikel stellt verschiedene gängige Typen von PV+-Systemen vor.

1. Photovoltaikspeicher + Ladesäule

Mit der Anwendung von Photovoltaik-Energiespeichersysteme und der Popularität von Elektrofahrzeugen hat die Kombination dieser beiden viel Aufmerksamkeit erregt.

① Optischer Haushaltsspeicher + Ladestation

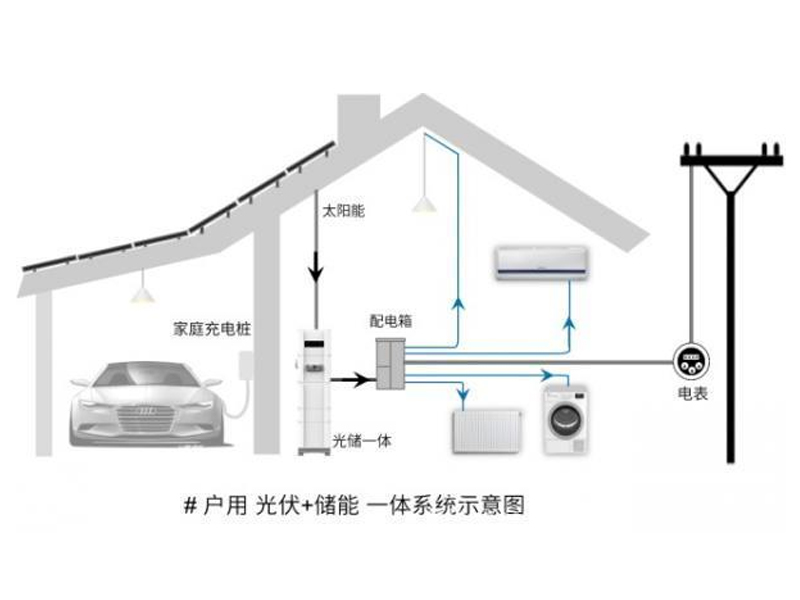

Diagramm des optischen Speichersystems für den Haushalt + Ladestationssystem

Funktionsweise: Die Photovoltaikanlage priorisiert die Haushaltslast. Bei Überschuss lädt sie das Auto, wenn sie mit einem Elektroauto verbunden ist, und die Speicherbatterie, wenn sie nicht mit einem Auto verbunden ist. Nach vollständiger Ladung kann der Strom an das Netz verkauft werden. Ist der Verkauf nicht erlaubt, kann über die App dies eingestellt werden. Nachts wird die Speicherbatterie zur Nutzung durch die Haushaltslast entladen. Bei einem Stromausfall versorgen die Photovoltaikanlage und die Batterien ausschließlich die netzunabhängige Endlast.

② Photovoltaik-Carport

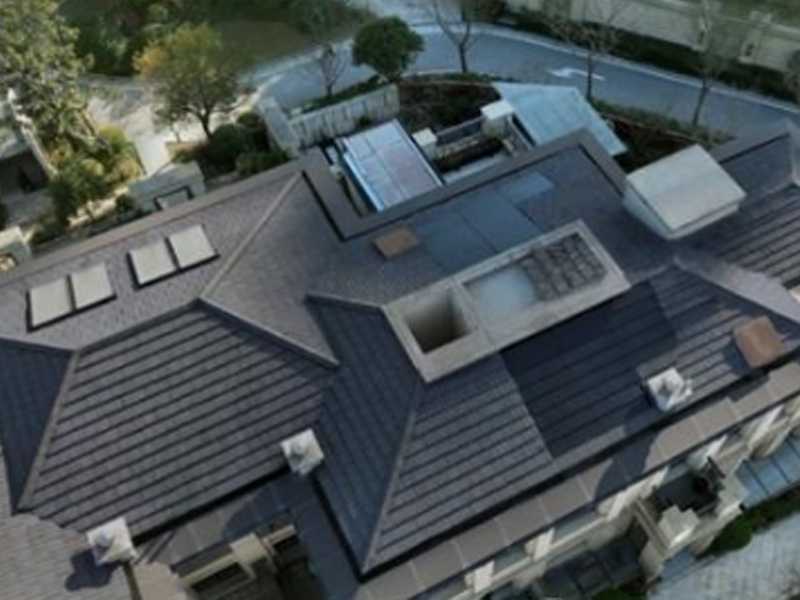

Suzhou Zhengrong Guoling Sunrise Tile Villa Building PV-Integrationsprojekt

Das Projekt verfügt über eine Dachfläche von 108 m², mit 41 Sunrise-Ziegeln, die an den Nord- und Südhängen installiert sind, und einem PV-System mit 3,7 kW; Photovoltaik-Baumaterialien der Goodway Sunrise-Serie + einphasiger Energiespeicher GW5048-ESA, All-in-One-Maschine + intelligente Energiemanagementplattform – das Projekt verwendet Goodway. Das Projekt übernimmt die Gesamtstromlösung von Goodway, das System erzeugt und nutzt sich selbst und ist in das ursprüngliche Verteilungssystem integriert.

2. Photovoltaikspeicher + Community-PV

Community-PV wird derzeit in vielen Anwendungen im Ausland eingesetzt, das folgende Beispiel ist ein Community-PV-Speicherprojekt in Alabama, USA.

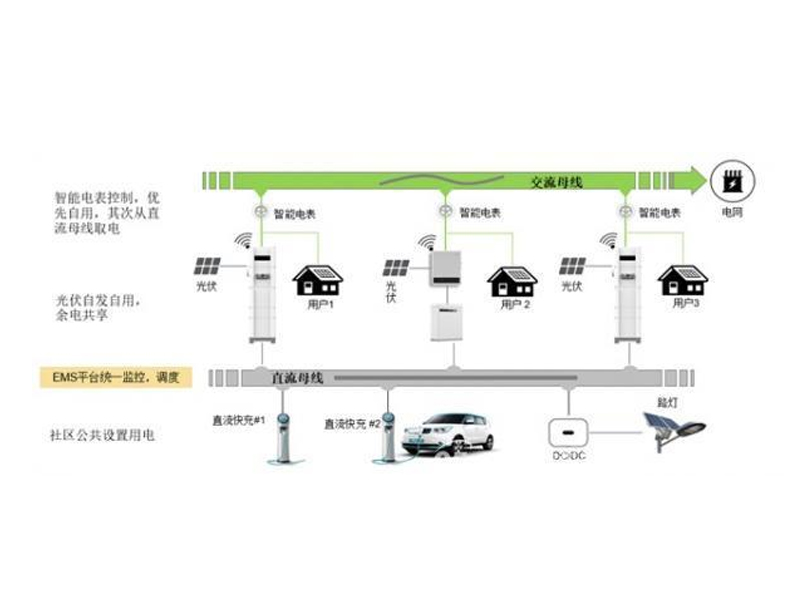

Das Projekt umfasste 62 Haushalte mit insgesamt 800 kWp Photovoltaik und 1,5 MWh Batterien. Die Haushalte werden bei der PV-Speichersystem für ihre Nutzung, wobei überschüssiger Strom geteilt (verkauft) und der fehlende Strom über den Gleichstrombus abgeführt wird. Das System wird vom EMS-System gesteuert.

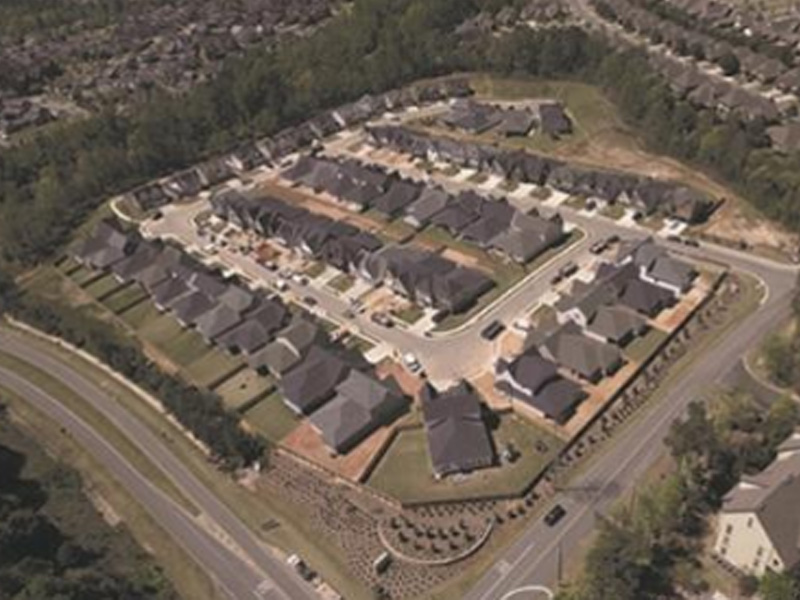

Beispiel eines gemeinschaftlichen PV-Projekts in Alabama, USA

3. Leichte Lagerung + Förderung des gesamten Landkreises

Bei der landesweiten Förderung, die in vollem Gange ist, geht es nicht nur um den Verkauf von Strom. Immer mehr Provinzen fordern, dass auch Energiespeicher in die landesweite Förderung einbezogen werden. Beispielsweise in Busbahnhöfen, Schulen und Behörden, wo viele Dächer vorhanden sind und ein hoher Stromverbrauch herrscht.

Das folgende Beispiel zeigt eine Licht- und Speicherlösung für einen Busterminal. Das System umfasst PV-Module, netzgekoppelte Wechselrichter, AC-gekoppelte Wechselrichter, Batterien, EMS-Systeme usw., die den Stromverbrauch des Netzes effektiv reduzieren, Lastbegrenzungen verhindern und die Sicherheit des Stromverbrauchs gewährleisten können.

Die Funktionsweise besteht darin, dass die PV-Anlage tagsüber die Busladung und den Bürostrom liefert, während der verbleibende Teil der Batterieladung und der fehlende Strom durch das Netz ergänzt werden. Das Schnellladen von Elektrobussen kann unterstützt werden. Abends lädt die Batterie den Bus (langsames Laden), und der fehlende Strom wird durch das Netz aufgefüllt. Das EMS überwacht den Status der Ladesäule, des Photovoltaik-Speichersystems und des Netzes einheitlich und verteilt den Strom in Übereinstimmung mit dem Busfahrplan. Unter besonderen Umständen schaltet das ATS auf eine netzunabhängige Stromversorgung um, um die normale Stromversorgung des Stationsleitsystem und Sicherheitseinrichtungen.

Leichte Lagerlösung für den Busbahnhof

Zusätzlich zu dem oben genannten PV-Speicher + System gibt es auch Anwendungsszenarien wie PV-Speicher + Mikronetz, PV-Speicher + Gleichstromgebäude, PV-Speicher + Wintergarten usw. Der optische Speicher + System könnte ein neuer Wachstumspunkt für die private PV werden, warten wir es ab.
