KUGELGEFÜLLTE DACHMONTAGE

Zweiachsige Solar-Nachführsysteme der Duo-Serie

Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Passt sich fast jedem Gelände an Hohe Stabilität Fischgrätenstruktur, Mehrpunktunterstützung, quadratisches Maschendesign Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Tracker-Struktur Tracking-Technologie Zweiachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite Azimut ±120°, Elevation 0-60° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 35 m/s (ASCE 7-10) Module pro Tracker W40-Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-Al-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Unabhängige Stiftung Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit

SolFirsTech RAMMPFAHL BODENMONTAGE

SolFirsTech RAMMPFÄHIGE BODENMONTAGE (HANGBEREICH)

Technische Details Installation Boden Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminium AL 6005-T5, feuerverzinkter Stahl, verzinkter Magnesium-Aluminium-Stahl , Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz

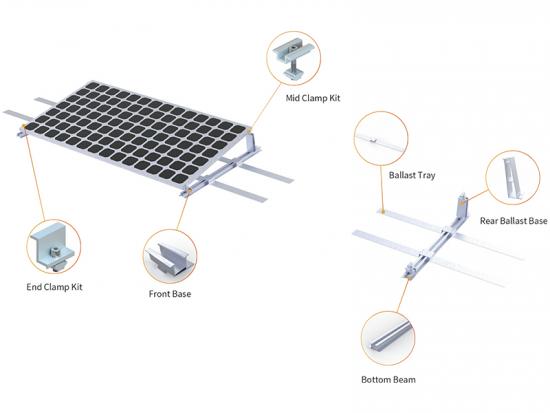

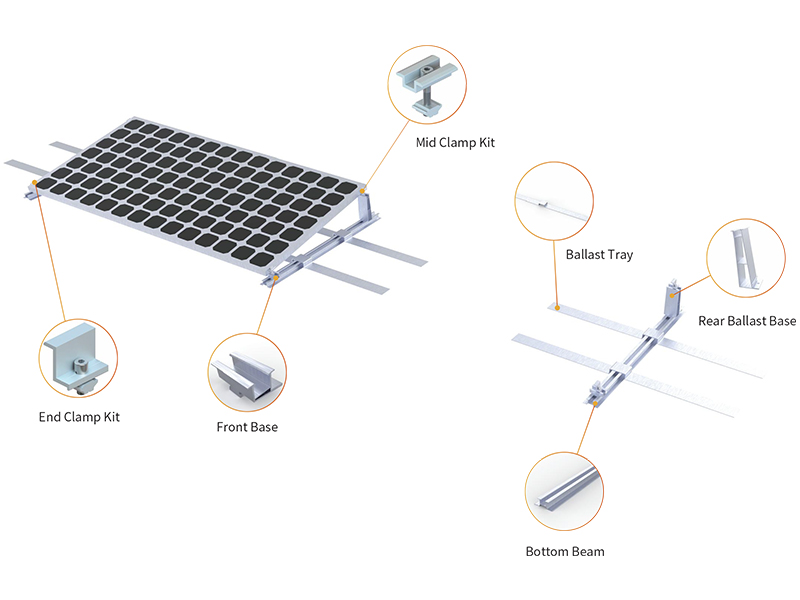

Flaches Solardach-Montagesystem aus Beton

SolFirsTech Dachmontagesystem wird häufig für Solarmontagesysteme auf Gewerbe- und Wohndächern verwendet, ist schnell zu installieren und spart Arbeitskosten.

PV-Inselnetzsystem

Eigenschaften · MCU-Dual-Core-Design, hervorragende Leistung · Netzbetrieb/Energiesparbetrieb/Batteriebetrieb umschaltbar, die Anwendung ist flexibel · Reiner Sinuswellen-Wechselstromausgang, der sich an verschiedene Arten von Lasten anpassen kann · Breiter Eingangsspannungsbereich, hochpräziser Ausgang, vollautomatische Spannung Stabilisierungsfunktion ·Das LCD-Modul zeigt die Betriebsparameter des Geräts in Echtzeit an, klare Betriebszustandsanzeige ·Rundum-Schutzfunktion (Batterieüberladung, Hochspannungs-, Niederspannungsschutz, Überlastschutz, Kurzschlussschutz, Übertemperaturschutz) Anwendung ·Heim ·Schule ·Straße ·Grenzverteidigung ·Pastorales Gebiet · Industrielle Ausrüstung ·Satellitenkommunikationsausrüstung · Schiffe und andere neue Energieerzeugungsfelder Systemparameter Systemleistung 1KW 3KW 5KW 10KW 15KW 20KW Solarstromversorgung 335 W 420 W Anzahl der Solarmodule 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz DC-Combiner-Box 1 Satz Regler 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Lithiumbatterie/Blei-Säure-Batterie (Gel) 24 V 48 V 96 V 216 V Batteriekapazität 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah AC-Eingangsspannung des Wechselrichters 170-275 V Frequenz am Wechselrichter-AC-Eingang 45-65 Hz Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 0,8 kW 2,4 kW 4KW 8KW 12KW 16KW Maximale Scheinleistung auf der Offgrid-Seite 1KVA30S 3KVA30s 5KVA30s 10 KVA 10 Min. 15 KVA 10 Min. 20 KVA 10 Min. Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Arbeitstemperatur 0 ~ +40 °C Kühlmethode Luftkühlung Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Halterungstyp Halterung aus Aluminium/Kohlenstoffstahl (ein Satz) Elektrische Lasten für 3KW Off-Grid-Solarsystem Elektrische Ausrüstung NEIN. Leistung (W) Tägliche Ausgaben (h) Gesamtstromverbrauch (Wh) Tischventilator 2 45 5 450 LED-Leuchten 4 2/3/5Z7 6 204 Fernseher 1 100 4 400 Mikrowellenofen 600 0,5 300 Entsafter 300 0,6 180 Kühlschrank 150 24 150*24*0,8=2880 Klimaanlage 1100 6 1100*6*0,8=5280 Gesamtstromverbrauch 9694

BIPV-Glasvorhangfassade

Die PV-Glas-Wandlösungen der SolFirsTechPVROOM-Serie vereinen Gebäudestruktur und Stromerzeugung und bieten Wind-, Schnee- und Wasserdichtigkeit sowie Lichtdurchlässigkeit. Diese Serie zeichnet sich durch eine kompakte Struktur, ein ansprechendes Design und eine hohe Anpassungsfähigkeit an die meisten Standorte aus. Vorhangfassade + Photovoltaik, ein umweltfreundlicher Ersatz für das Glasvorhangfassadensystem.

SolFirsTech BIPV-DACHMONTAGE

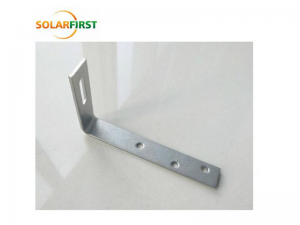

L-förmiger Aluminiumwinkel zur Montage einer PV-Halterung

L-Füße sind ein wichtiges Zubehör der Blechdachmontagestruktur. Sie bestehen aus Aluminium, sind leicht und sehen gut aus.

Stehfalzklemme

Die Stehfalzdachklemme von SolFirsTech wird häufig für gewerbliche und private Dachprojekte eingesetzt. Das System ist für Metalldächer konzipiert, die bei Kunden sehr beliebt sind. Die große Auswahl an unterschiedlichen Komponenten ermöglicht die Befestigung nahezu aller Arten von Modulen.

SolFirsTech Metalldachhalterung – gewellte Dachklammern

SolFirsTech-RC Dachklemmenserie Abmessungen (mm) A B C(° ） SolFirsTech-RC-15 76 21(R) 112 SolFirsTech-RC-16 76 21(R) 112 Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie

CdTe-Dünnschicht-Solarmodul

Wind-Solar-Hybrid-Straßenlaterne

Eigenschaften · Patentierte Linse, Batwing-Lichtverteilung, Licht ist gut verteilt · Intelligentes Steuerungssystem zur Reduzierung des Stromverbrauchs der gesamten Lampe · Die gesamte Lampe ist einfach zu montieren und zu warten ·Hohe Zykluszeiten, wirtschaftlich und praktisch Anwendung ·Straßenbeleuchtung ·Landschaftsbeleuchtung ·Schulen ·Abgelegene Landschaft ·Landwirtschaft und Viehzucht Spezifikationen für Wind-Solar-Hybrid-Straßenlaternen Solarstromversorgung 120 W±15% 1 50 W±15% 240 W±15% 300 W±15% Horizontalachsen-Windturbine 200 W 300 W 400 W 500 W Wind- und Solar-Hybridregler 1 Satz Batteriekapazität 12V/1 50 Ah 12V/1 00 Ahx2 12V/1 50 Ahx2 12V/ 200 Ahx2 Akku-Typ Blei-Säure-Batterien (Gel) Hauptlichtleistung 40 W 50 W 80 W 100 W Farbtemperatur 400 0 K Höhe der gesamten Lampe 7,0 m 8,0 m 9,0 m 10,0 m Betriebstemperatur -20°C bis 55°C Winddichte Stärke 27 m/s ( Windstärke 10 ) Regentage 5 〜 7 Tage
