SolFirsTechPVROOF ist eine Serie wasserdichter Stahlhallen, die Gebäudestruktur und Stromerzeugung vereinen und wind-, schnee- und wasserdicht sowie lichtdurchlässig sind. Diese Serie zeichnet sich durch eine kompakte Bauweise, ein ansprechendes Erscheinungsbild und eine hohe Anpassungsfähigkeit an die meisten Standorte aus.
Wasserdichte Struktur + Solarphotovoltaik, ein umweltfreundlicher Ersatz für das herkömmliche Vordach.
Art.-Nr.:
SFPVROOF03Zahlung:
T/TProduktherkunft:
ChinaVorlaufzeit:
30 days
Merkmal:
Standortanpassung:
SolFirsTech verfügt über Ausrüstung zur Stahlverarbeitung und die Fähigkeit, Produkte zu entwickeln, um maßgeschneiderte Strukturen entsprechend den Bedingungen vor Ort zu entwerfen und herzustellen.
Gute Materialeigenschaften:
Hochfester Kohlenstoffstahl mit feuerverzinkter Oberflächenbehandlung und ausgereifter Technologie gewährleisten lange Lebensdauer, Stabilität und Korrosionsschutz.
Hohe Belastbarkeit:
In dieser Lösung werden gemäß der Norm EN13830 eine Schneedecke von 35 cm und eine Windgeschwindigkeit von 42 m/s berücksichtigt.
Typische Anwendungen:
Wasserdichter Bereich auf einem Haus/einer Villa Wasserdichter Bereich auf einem Dach Wasserdichter Bereich auf einem Metalldach
Optionale Erweiterungen:
Konventionelles wasserdichtes Schuppensystem auf einem bestehenden Dach dient als eigenständiger Schuppen

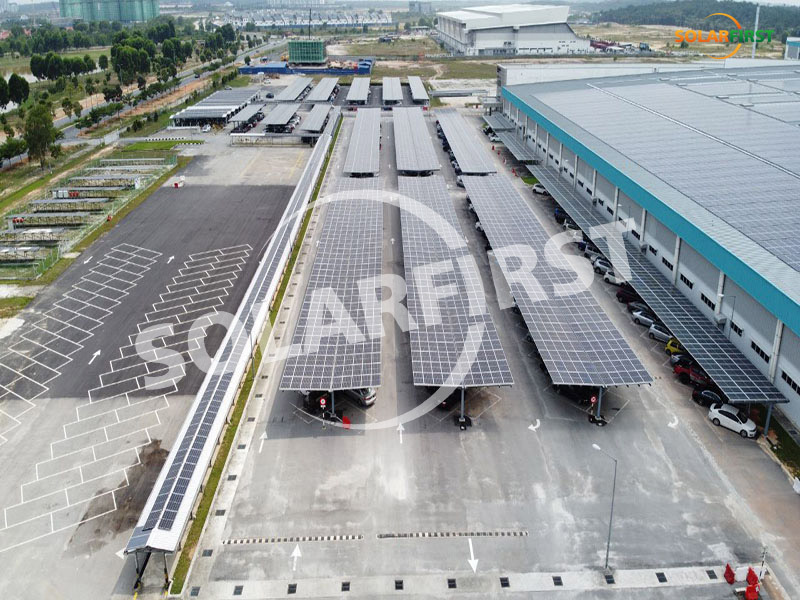

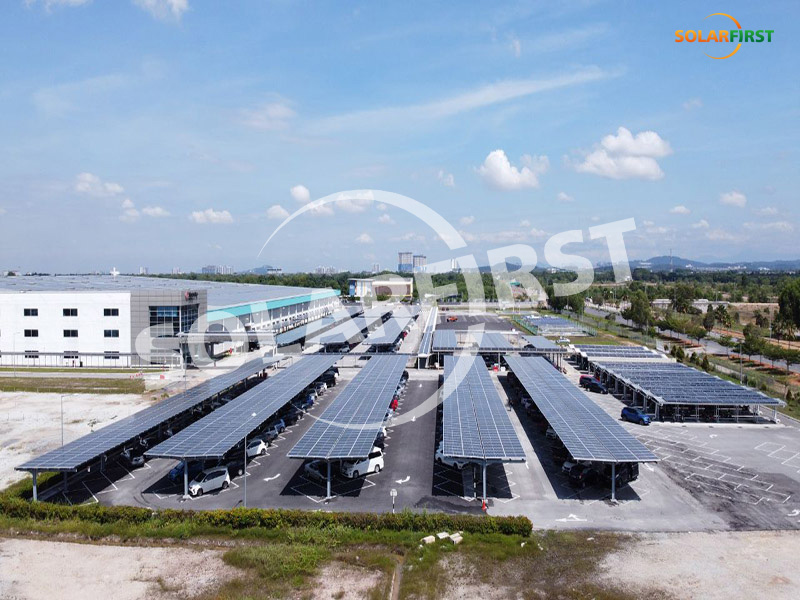

Projektreferenz
Einführung: SolFirsTechPVROOF ist eine Serie wasserdichter Stahlhallen, die Gebäudestruktur und Stromerzeugung vereinen und wind-, schnee- und wasserdicht sowie lichtdurchlässig sind. Diese Serie zeichnet sich durch eine kompakte Bauweise, ein ansprechendes Erscheinungsbild und eine hohe Anpassungsfähigkeit an die meisten Standorte aus. Wasserdichte Struktur + Solar-Photovoltaik ， ein umweltfreundlicher Ersatz für das herkömmliche Oberlicht.
Mehrzeilige Typstruktur Durch die Installation mehrreihiger Module kann die Flächennutzungsrate erhöht werden. Verbessern Sie die Effizienz der Stromerzeugung und steigern Sie den wirtschaftlichen Nutzen. Empfohlener Neigungswinkel: Weniger als 15° Empfohlene Umgebung: Hohe Schneelast und Windlast. l-Typ-Struktur Die Struktur wird durch zwei offene Pfosten. Es ist stabil und bequem bei der Installation. Empfohlene Umgebung: Niedrig Schnee- und Windlast. Technik Technische Details Installation Groun D Windlast bis zu 60 m/s Schneelast 1 0,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Ano D isiert A Luminum AL 6005-T5 , Feuerverzinkter Stahl, S Edelstahl SUS304 Garantie 1 0 Jahre Garantie
Solar-Bodenmontagesystem wird bei großen kommerziellen Solaranlagen für öffentliche Versorgungsunternehmen eingesetzt. Es handelt sich um ein auf einer Säule montiertes System, das sowohl für rahmen- als auch rahmenlose Module geeignet ist.
Technische Details Installation Boden Stiftung PHC/Ortbetonpfahl Modullayout Einzelne Zeile im Hochformat Einzelfeld ≤20 m Windlast 0,45 kN/m² (je nach Projekt anpassbar) Schneelast 0,15 KN/㎡ (je nach Projekt anpassbar) Neigungswinkel ≤30° Normen GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Eloxiertes Aluminium AL6005-T5, feuerverzinkter Stahl, Zn-Al-Mg-vorbeschichteter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie
Die Stehfalzdachklemme von SolFirsTech wird häufig für gewerbliche und private Dachprojekte eingesetzt. Das System ist für Metalldächer konzipiert, die bei Kunden sehr beliebt sind. Die große Auswahl an unterschiedlichen Komponenten ermöglicht die Befestigung nahezu aller Arten von Modulen.
Installationsschritte Arten von PHC-Pfählen Technische Details Designbeschreibung: 1.Anwendbar auf Wasserbecken, Sümpfe, Feuchtgebiete oder tiefe Schlammgebiete. 2. Besonders geeignet für hochwassergefährdete Gebiete. Ins Tallation G runden Stiftung Pfahlmontage / Hoher Betonpfahl (H≥600mm) Windlast bis zu 60 MS Schneelast 1.4 kn /m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Eloxiertes Aluminium AL6005-T5, feuerverzinkter Stahl, Zn-Al-Mg-vorbeschichteter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
Die PV-Wintergärten der SolFirsTechPVROOM-Serie bestehen aus gehärtetem Glas und einer Metallrahmenkonstruktion. Die Wintergartenlösungen bieten Funktionen zur Stromerzeugung, Wind-, Schnee- und Wasserdichtigkeit sowie Lichtdurchlässigkeit. Diese Serie zeichnet sich durch kompakte Bauweise, ansprechendes Design und hohe Anpassungsfähigkeit an die meisten Standorte aus. Gehärtetes Glas + Metallrahmenstruktur + Solarphotovoltaik, ein umweltfreundlicher Ersatz für den traditionellen Wintergarten.
Die herausragende Qualität von Edelstahl und Aluminium gewährleistet eine äußerst langlebige Montage. Bitte wählen Sie das passende Produkt für Ihr Dach. Oder teilen Sie uns einfach Ihre Dachdetails mit und wir suchen das für Sie am besten geeignete aus.
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Anpassungsfähigkeit an Steigungsunterschiede bei unebenem Gelände in NS-Richtung bis zu 15 % Weniger Stapel S Das 2P-Moduldesign spart Pfahlgründungen (bis zu 140 Stück/MW) und reduziert die Kosten erheblich Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Angemessenes Design Die Stabilität wird durch ein exklusives Strukturdesign und strenge Windkanaltests gewährleistet. Tracker-Struktur Tracking-Technologie Horizontaler einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45°/±60° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 35 m/s (ASCE 7-10) Module pro Tracker ≤60 Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-AI-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit

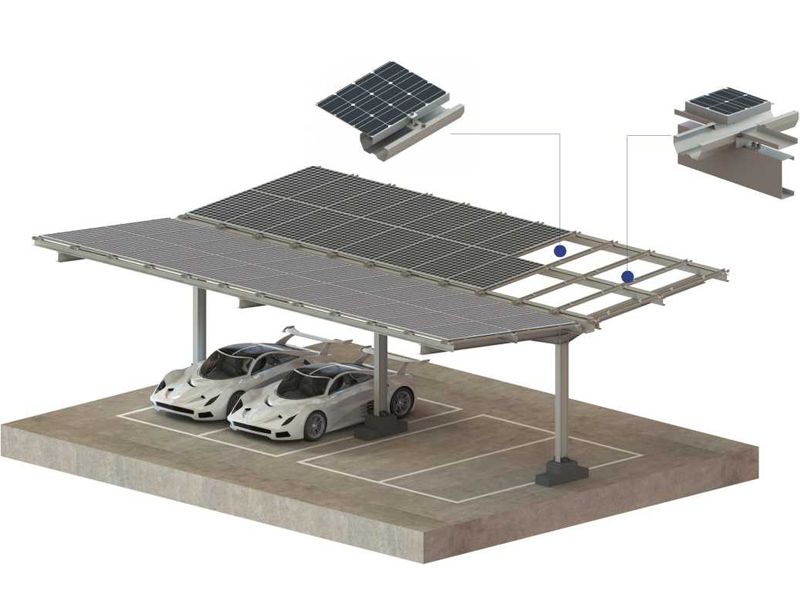

Eigenschaften · Photovoltaik-Gebäudeintegration, schönes Erscheinungsbild ·Hervorragende Kombination mit Photovoltaikmodulen für Carports mit guter Stromerzeugung ·Photovoltaik-Stromerzeugung ist energiesparend und umweltfreundlich ·Keine Emissionen, kein Lärm, keine Umweltverschmutzung · Kann Strom ins Netz einspeisen, Rechnungen aus Solarenergie generieren Anwendung ·Fabrik ·Resort ·Geschäftsgebäude ·Konferenzzentrum ·Bürogebäude · Parkplatz im Freien ·Hotel Systemparameter Systemleistung 21,45 kW Solarstromversorgung 550 W Anzahl der Solarmodule 39 片 Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz Nennausgangsleistung des Wechselrichters 20KW Maximale Ausgangsscheinleistung 22 kVA Nennnetzspannung 3/N/PE, 400V Nennnetzfrequenz 50 Hz Maximale Effizienz 98,60 % Schutz vor Inseleffekten JA DC-Verpolungsschutz JA AC-Kurzschlussschutz JA Kriechstromschutz JA Schutzart IP66 Arbeitstemperatur -25~+60°C Kühlmethode Natürliche Kühlung Maximale Arbeitshöhe 4 km Kommunikation 4G (optional)/WLAN (optional) Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Ladestapel 2 Sätze integrierter 120-kW-DC-Ladesäulen Eingangs- und Ausgangsspannung der Ladesäule Eingangsspannung: 380 V AC Ausgangsspannung: 200–1000 V Hilfsmaterial 1 Satz Photovoltaik-Montageart Aluminium-/Kohlenstoffstahl-Montage (ein Satz)
Installationsort Dach Typ Einstellbar Größe Maßgeschneidert Farbe Natur Material SUS304 Zertifizierung ISO9001 Garantie 10 Jahre und 20 Jahre Lebensdauer
Merkmale und Eigenschaften Hohe Kapazität Jeweils zwei Tracker werden für bis zu 4 Modulstränge (120 Stück) verbunden Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen Hohe Stabilität Ausgestattet mit einem Dämpfer zur Reduzierung der Resonanz unter extremen Bedingungen Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Angemessenes Design Die Stabilität wird durch exklusives Strukturdesign und strenge Windkanaltests gewährleistet Tracker-Struktur Tracking-Technologie Horizontaler einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±50° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 45 m/s (ASCE7-10) Max. Windgeschwindigkeit
