Einführung:
SolFirsTechPVROOF ist eine Serie wasserdichter Stahlhallen, die Gebäudestruktur und Stromerzeugung vereinen und wind-, schnee- und wasserdicht sowie lichtdurchlässig sind. Diese Serie zeichnet sich durch eine kompakte Bauweise, ein ansprechendes Erscheinungsbild und eine hohe Anpassungsfähigkeit an die meisten Standorte aus.
Wasserdichte Struktur + Solar-Photovoltaik ， ein umweltfreundlicher Ersatz für das herkömmliche Oberlicht.
Merkmal:
Standortanpassung:
SolFirsTech verfügt über Ausrüstung zur Stahlverarbeitung und die Fähigkeit, Produkte zu entwickeln, um maßgeschneiderte Strukturen entsprechend den Bedingungen vor Ort zu entwerfen und herzustellen.
Gute Materialeigenschaften:
Hochfester Kohlenstoffstahl mit feuerverzinkter Oberflächenbehandlung und ausgereifter Technologie gewährleisten lange Lebensdauer, Stabilität und Korrosionsschutz.
Hohe Belastbarkeit:
In dieser Lösung werden gemäß der Norm EN13830 eine Schneedecke von 35 cm und eine Windgeschwindigkeit von 42 m/s berücksichtigt.
Anpassbare Lichtdurchlässigkeit:
Die Lichtdurchlässigkeit von PV-Modulen kann 10–80 % betragen und ist für unterschiedliche Lichtanforderungen geeignet.
Typische Anwendungen:

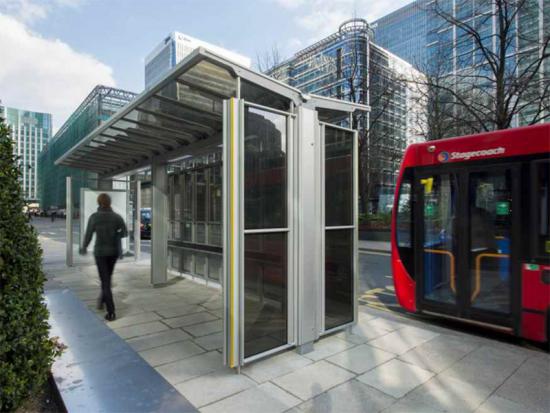

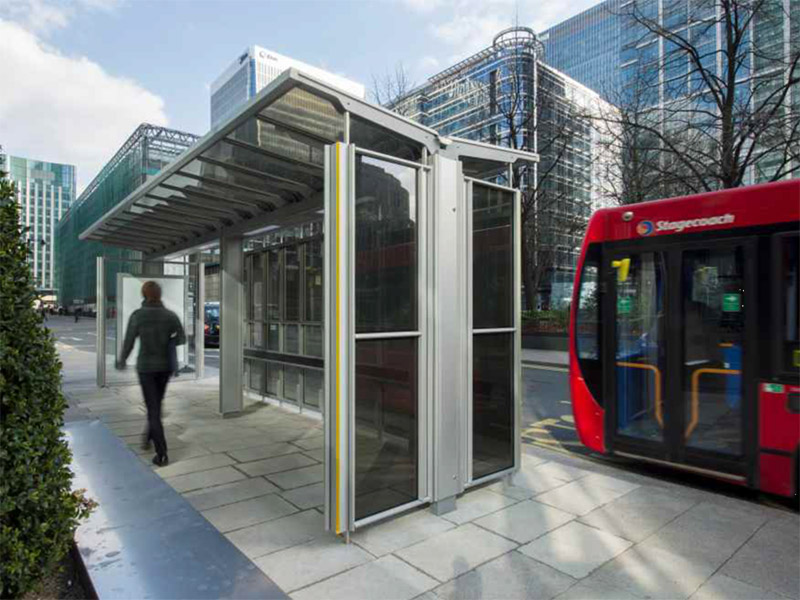

Gewächshaus Häuser / Villen Geschäftshaus Pavillon Busbahnhof
Optionale Erweiterung S:
Dachfenster Stahlrahmenkonstruktion Konventionelle Holzrahmenkonstruktion Weitere Anbauteile erhältlich

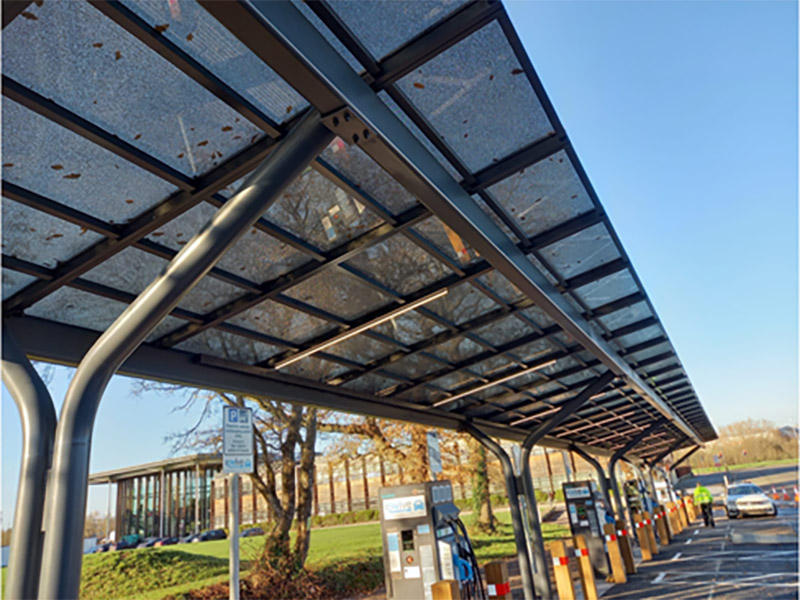

SolFirsTechPVROOF ist eine Serie wasserdichter Stahlhallen, die Gebäudestruktur und Stromerzeugung vereinen und wind-, schnee- und wasserdicht sowie lichtdurchlässig sind. Diese Serie zeichnet sich durch eine kompakte Bauweise, ein ansprechendes Erscheinungsbild und eine hohe Anpassungsfähigkeit an die meisten Standorte aus. Wasserdichte Struktur + Solarphotovoltaik, ein umweltfreundlicher Ersatz für das herkömmliche Vordach.
Erdschrauben-Pfahlfundamentsysteme sind die intelligente alternative Befestigungsmethode für alle Arten von Bodenankerinstallationen, die einen festen Stand erfordern. Tests in Böden unterschiedlicher Konsistenz zeigten einen klaren Vorteil in allen Aspekten – von Windlasten und seitlichem Zug bis hin zu horizontaler Belastung und Auftrieb – im Vergleich zu Betonfundamenten, die größtenteils durch ihr Eigengewicht im Boden gehalten werden.

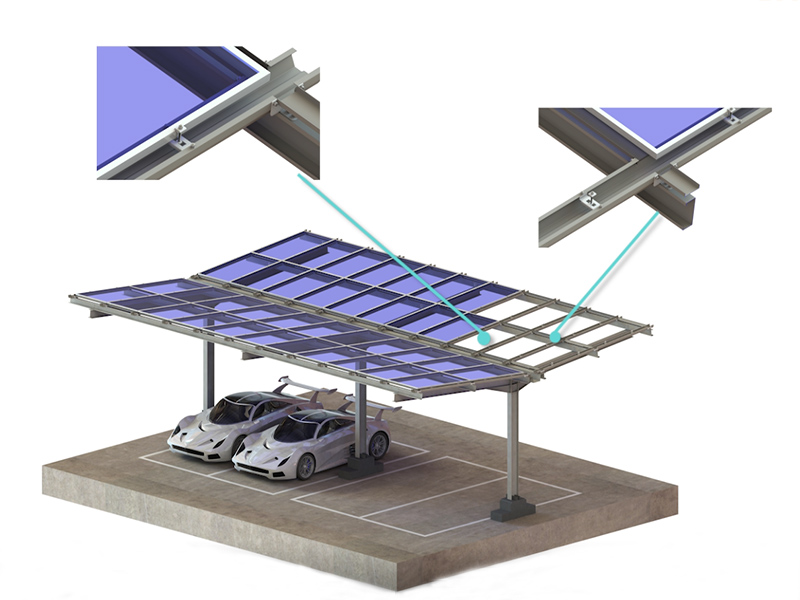

Mehrzeilige Typstruktur Durch die Installation mehrreihiger Module kann die Flächennutzungsrate erhöht werden. Verbessern Sie die Effizienz der Stromerzeugung und steigern Sie den wirtschaftlichen Nutzen. Empfohlener Neigungswinkel: Weniger als 15° Empfohlene Umgebung: Hohe Schneelast und Windlast. l-Typ-Struktur Die Struktur wird durch zwei offene Pfosten. Es ist stabil und bequem bei der Installation. Empfohlene Umgebung: Niedrig Schnee- und Windlast. Technik Technische Details Installation Groun D Windlast bis zu 60 m/s Schneelast 1 0,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Ano D isiert A Luminum AL 6005-T5 , Feuerverzinkter Stahl, S Edelstahl SUS304 Garantie 1 0 Jahre Garantie
Einfache Installation, feuerverzinkte Erdungsschraubenpfähle in allen Längen.
Merkmale und Eigenschaften Hohe Stabilität Dreieckige Stützen und einfacher Aufbau für höhere Stabilität Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände und Wetter an Tracker-Struktur Tracking-Technologie Geneigter einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45° Neigungswinkel Azimut 5-25° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 40 m/s (ASCE 7-10) Module pro Tracker W20-Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B Zn-Al-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
Installationsort Dach Typ Einstellbar Größe Maßgeschneidert Farbe Natur Material SUS304 Zertifizierung ISO9001 Garantie 10 Jahre und 20 Jahre Lebensdauer
L-Fuß-Halterungen für die Solarmontage auf Blechdächern, sehr einfache Installation.
SolFirsTech-RC Dachklemmenserie Abmessungen (mm) A B C(° ） SolFirsTech-RC-15 76 21(R) 112 SolFirsTech-RC-16 76 21(R) 112 Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
Installationsschritte Technische Details Installation Boden Stiftung Betonschraube / Beton Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Feuerverzinkter Stahl, eloxiertes Aluminium AL6005-T5, Zn-Al-Mg vorbeschichteter Stahl, Garantie 10 Jahre Garantie
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Hohe Anpassungsfähigkeit Anpassungsfähigkeit an Steigungsunterschiede bei unebenem Gelände in NS-Richtung bis zu 15 % Hohe Stabilität Der Mehrpunktantrieb erhöht die Windtorsionsfestigkeit und die kritische Windgeschwindigkeit erheblich Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Angemessenes Design Die Stabilität wird durch exklusives Strukturdesign und strenge Windkanaltests gewährleistet Tracker-Struktur Tracking-Technologie Horizontaler einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 45 m/s (ASCE 7-10) Module pro Tracker ≤120 Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-AI-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb / Linearantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
Horizontaler Einachsen-Traker
Eigenschaften · Starke Blindleistungskompensationsfähigkeit, Leistungsfaktor-Einstellbereich ± 0,8 · Mehrere Kommunikationsmethoden sind flexibel und optional (RS485, Ethernet, GPRS/Wi-Fi) · Unterstützt Remote-Upgrades · Mit PID-Reparatur die Modulleistung verbessern · Ausgestattet mit AC- und DC-Schalter ist die Wartung sicherer und bequemer · 100 % Auswahl weltbekannter Komponenten, lange Lebensdauer Anwendung ·Verteilt · R uff · Hotels · Fabriken · Resorts · Gewerbebauten · Konferenzzentren · Bürogebäude Systemleistung 40 KW 50 KW 60 KW 80KW 100KW Solarstromversorgung 400 W 420 W 450 W 450 W 450 W Anzahl der Solarmodule 100 STÜCK 120 Stück 134 Stück 178 Stück 222 Stück Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz Nennausgangsleistung des Wechselrichters 33KW 40KW 50KW 70KW 80KW Maximale Ausgangsscheinleistung 36,3 KVA 44 KVA 55 kVA 77 kVA 88 kVA Nennnetzspannung 3/N/PE, 400V Netzspannungsbereich 2 70- 480 V Wechselstrom Nennnetzfrequenz 50 Hz Netzfrequenzbereich 45-65 Hz Maximale Effizienz 98. 60 % Schutz vor Inseleffekten JA DC-Verpolungsschutz JA AC-Kurzschlussschutz JA Kriechstromschutz JA Schutzart IP66 Arbeitstemperatur System Kühlmethode Natürliche Kühlung Maximale Arbeitshöhe -25～+60℃ Kommunikation 4G (optional)/WLAN (optional) Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Montageart Aluminium-/Kohlenstoffstahl-Montage (ein Satz)
