Art.-Nr.:
SF-GM-006Zahlung:
TT, L/C, D/A, D/P, Western Union,Preis:
$0.06/WProduktherkunft:
Xiamen, ChinaFarbe:
silverHafen:
Xiamen,ChinaVorlaufzeit:
within 20 working days
| Strukturband | V-Band | N-Typ | W-Typ |
| Strukturelle Festigkeit |
V |
||
| Installationsort | Offenes Feld / Alle Bodenarten | ||
| Standard | JIS C8955 / 8956-2011 / 8956-2017 | ||
| GB50009-2012 | |||
| AS/NZS 1170 | |||
| Maximale Windgeschwindigkeit | 30 M/s | 45 MS | 60 MS |
| Schneelast | 1,4 kN/m² | 1,4 kN/m² | 1,4 kN/m² |
| Neigung | 5~45 Grad | ||
| Material | Al6005-T5 | ||
| Befestigungsmaterial | Sus304 | ||
| Korrosionsschutzverfahren | Eloxieren | ||
| Garantie | 10 Jahre | ||
| Lebensdauer | 25 Jahre | ||
SolFirsTech-RC Dachklemmenserie Abmessungen (mm) A B C D SolFirsTech-RC-01 18 13.5 10.5 10 SolFirsTech-RC-0 2 26 12 10.5 18 SolFirsTech-RC-0 3 35 21,6 2.5 31,5 SolFirsTech-RC-0 4 16.3 16.3 2.5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
Einfache Installation, feuerverzinkte Erdungsschraubenpfähle in allen Längen.
SolFirsTech Dachmontagesystem wird häufig für Solarmontagesysteme auf Gewerbe- und Wohndächern verwendet, ist schnell zu installieren und spart Arbeitskosten.
Solaranlage für Blechdächer inklusive L-Füßen, Schienen, Schienenverbindern etc. Wir erstellen Ihnen gerne die kostenlose Planung der kompletten Dachanlage.
Merkmale und Eigenschaften Hohe Kapazität Jeweils zwei Tracker werden für bis zu 4 Modulstränge (120 Stück) verbunden Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen Hohe Stabilität Ausgestattet mit einem Dämpfer zur Reduzierung der Resonanz unter extremen Bedingungen Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Angemessenes Design Die Stabilität wird durch exklusives Strukturdesign und strenge Windkanaltests gewährleistet Tracker-Struktur Tracking-Technologie Horizontaler einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±50° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 45 m/s (ASCE7-10) Max. Windgeschwindigkeit
Installationsschritte Zubehör Technische Details Installation G runden Stiftung Schraubpfahl / Beton ete Windlast bis zu 60 MS Schneelast 1.4 kn /m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Eloxiertes Aluminium AL6005-T5, feuerverzinkter Stahl, Zn-Al-Mg-vorbeschichteter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie

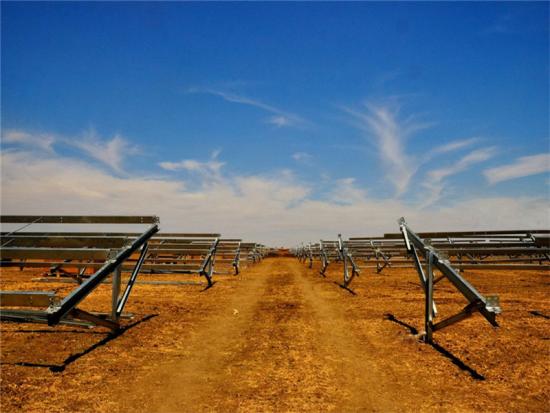

Erdschrauben-Pfahlfundamentsysteme sind die intelligente alternative Befestigungsmethode für alle Arten von Bodenankerinstallationen, die einen festen Stand erfordern. Tests in Böden unterschiedlicher Konsistenz zeigten einen klaren Vorteil in allen Aspekten – von Windlasten und seitlichem Zug bis hin zu horizontaler Belastung und Auftrieb – im Vergleich zu Betonfundamenten, die größtenteils durch ihr Eigengewicht im Boden gehalten werden.
Technische Details Konstruktionsbeschreibung: Diese Lösung ist auf Erd- oder Betondächern mit geringer Neigung anwendbar. Leichte Struktur, starke Festigkeit, gute Flexibilität. Installation Boden / Betondach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel 0~60° Normen A GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
Unsere Erdungsschraube besteht aus Kohlenstoffstahl Q235 mit HDG-Beschichtung ≥80 μm, ist feuerverzinkt und weist eine hervorragende Korrosionsbeständigkeit auf. Sie ist problemlos mit Schraubmaschinen im offenen Bereich kompatibel. Erhältlich als Sonderanfertigung, Länge und Größe können individuell angepasst werden.
Eigenschaften · DSP-Invertertechnologie mit intelligenter Steuerung und hervorragender Leistung · Reiner Sinuswellen-Wechselstromausgang mit starker Anpassungsfähigkeit an die Last · LCD+LED-Anzeigemodus mit klarer Anzeige des Betriebsstatus des Geräts · Mit Ausgangsüberlastungsschutz, verschiedenen automatischen Schutzfunktionen und Alarmen · Intelligente Ladesteuerung, programmierbare Ladeparameterpunkte, um den besonderen Anforderungen verschiedener Anlässe gerecht zu werden · Batterie kann mit mehreren Schutzparametern eingestellt werden, mit Passwortschutzfunktion Anwendung ·Großflächige Solarstromerzeugungsanwendungen wie Industrie und Bergbau ·Grenzschutz ·Weidegebiete ·Inseln ·Telekommunikationsbasisstationen Systemparameter Systemleistung 10KW 15KW 20KW 30KW 50KW Solarstromversorgung 420 W Anzahl der Solarmodule 24 PCS 36 PCS 48 PCS 72 PCS 120 PCS Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz DC-Combiner-Box 1 Satz Regler 216V50A 216V75A 216V100A 216V150A 348V150A Lithiumbatterie/Blei-Säure-Batterie (Gel) 216 V 348V Batteriekapazität 200 Ah 300 Ah 400 Ah 600 Ah AC-Eingangsspannung des Wechselrichters 304-456 V Frequenz am Wechselrichter-AC-Eingang 45-65 Hz Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 8 KW 12KW 16KW 24KW 40KW Maximale Scheinleistung auf der Offgrid-Seite 10 KVA 10 Min. 15 KVA 10 Min. 20 KVA 10 Min. 30 KVA 10 Min. 50 KVA 10 Min. Nennausgangsspannung auf der Inselnetzseite 3/N/PE,380/400 Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Arbeitstemperatur 0~+40°C Kühlmethode Luftkühlung Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Montageart Aluminium-/Kohlenstoffstahl-Montage (ein Satz)
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Hohe Anpassungsfähigkeit Anpassungsfähigkeit an Steigungsunterschiede bei unebenem Gelände in NS-Richtung bis zu 15 % Hohe Stabilität Der Mehrpunktantrieb erhöht die Windtorsionsfestigkeit und die kritische Windgeschwindigkeit erheblich Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Angemessenes Design Die Stabilität wird durch exklusives Strukturdesign und strenge Windkanaltests gewährleistet Tracker-Struktur Tracking-Technologie Horizontaler einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 45 m/s (ASCE 7-10) Module pro Tracker ≤120 Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-AI-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb / Linearantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
Einführung: SolFirsTechPVROOF ist eine Serie wasserdichter Stahlhallen, die Gebäudestruktur und Stromerzeugung vereinen und wind-, schnee- und wasserdicht sowie lichtdurchlässig sind. Diese Serie zeichnet sich durch eine kompakte Bauweise, ein ansprechendes Erscheinungsbild und eine hohe Anpassungsfähigkeit an die meisten Standorte aus. Wasserdichte Struktur + Solar-Photovoltaik ， ein umweltfreundlicher Ersatz für das herkömmliche Oberlicht.
