/Einachsige Solar-Nachführsysteme mit Mehrpunktantrieb der Horizon D+-Serie
Zahlung:
T/TProduktherkunft:
ChinaVorlaufzeit:
30days
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit

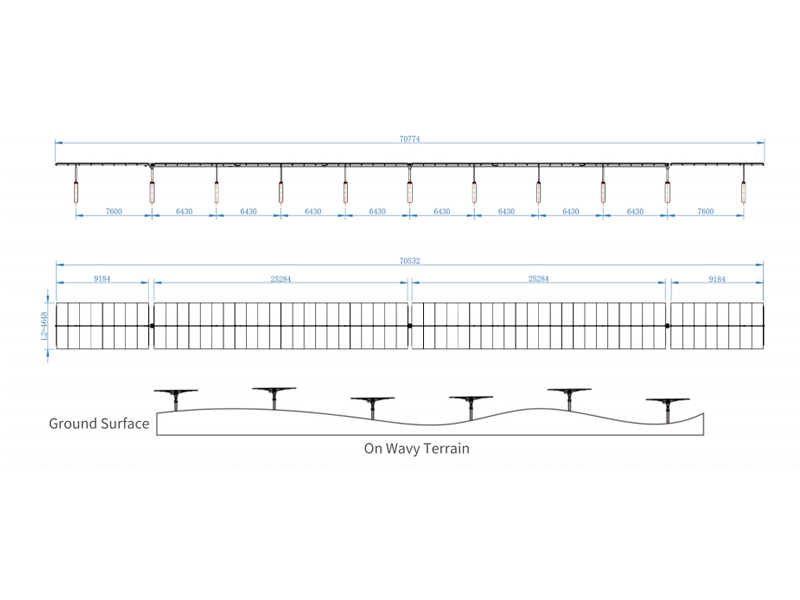

Hohe Anpassungsfähigkeit Anpassungsfähigkeit an Steigungsunterschiede bei unebenem Gelände in NS-Richtung bis zu 15 %

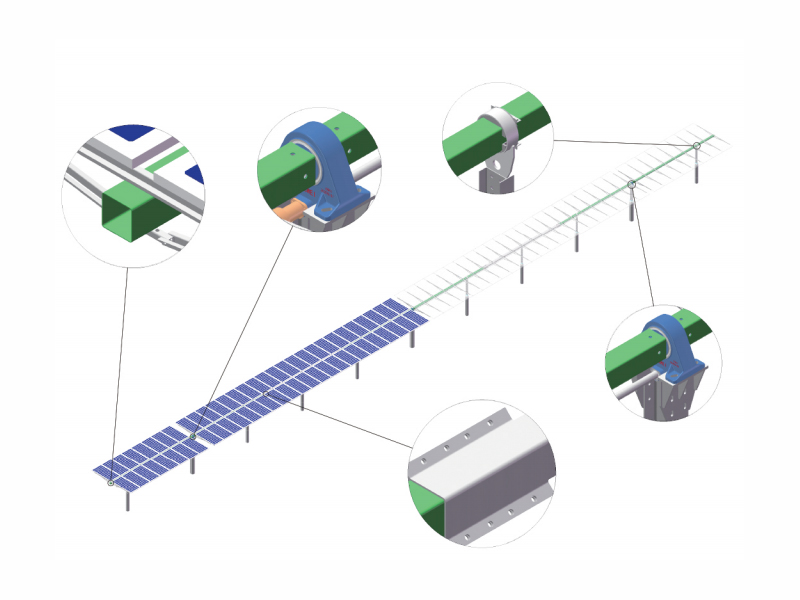

Hohe Stabilität Der Mehrpunktantrieb erhöht die Windtorsionsfestigkeit und die kritische Windgeschwindigkeit erheblich
Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen
Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung
Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren
Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen
Angemessenes Design Die Stabilität wird durch exklusives Strukturdesign und strenge Windkanaltests gewährleistet
|
Tracker-Struktur |
|
|
Tracking-Technologie |
Horizontaler einachsiger Tracker |
|
Systemspannung |
1000 V/1500 V |
|

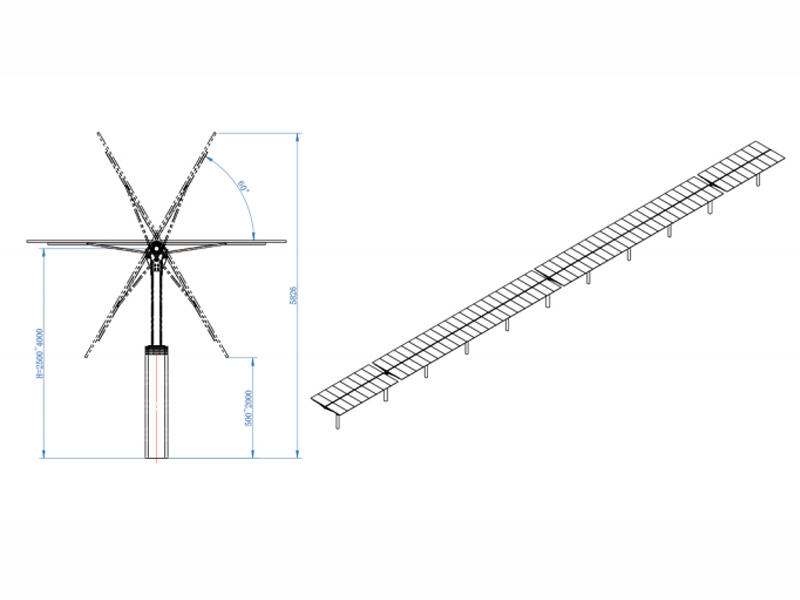

Tracking-Reichweite |
±45° |
|
Arbeitswindgeschwindigkeit |
18 m/s (anpassbar) |
|
Max. Windgeschwindigkeit |
45 m/s (ASCE 7-10) |
|
Module pro Tracker |
≤120 Module (anpassbar) |
|
Hauptmaterialien |
Feuerverzinkter Q235B/Q355B, Zn-AI-Mg-beschichteter Stahl |
|
Mittlere Beschichtungsdicke |
≥65 Mikron |
|
Antriebssystem |
Schwenkantrieb / Linearantrieb |
|
Fundamenttyp |
PHC / Ortbetonpfahl / Stahlpfahl |
|
Steuerungssystem |
|
|
Steuerungssystem |
MCU |
|
Tracking-Modus |
Geschlossene Zeitsteuerung + GPS |
|
Tracking-Genauigkeit |
<2° |
|
Kommunikation |
Drahtlos (ZigBee, LoRa); Kabelgebunden (RS485) |
|
Pulverbeschaffung |
Externe Versorgung / Stringversorgung / Eigenversorgt |
|
Automatisches Verstauen bei Nacht |
Ja |
|
Automatisches Verstauen bei starkem Wind |
Ja |
|
Optimiertes Backtracking |
Ja |
|
Schutzgrad |
IP65 |
|
Arbeitstemperatur |
-30°C-65°C |
|
Windmesser |
Ja |
|
Energieaufnahme |
0,3 kWh pro Tag |

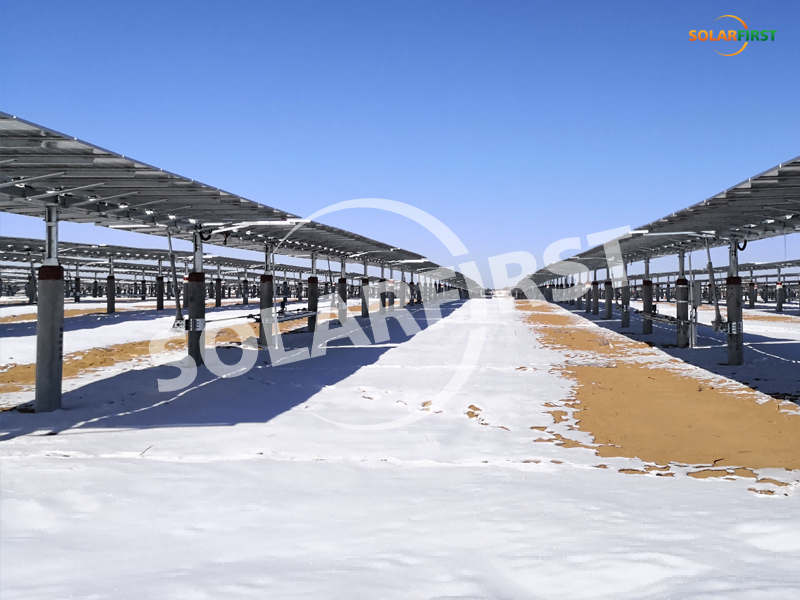

Projektreferenz
