Technische Details |
|
|
Designbeschreibung: Diese Lösung bietet eine schnelle Installation mit minimalen Komponenten . Seine Struktur ist leicht, mit hoher Festigkeit und guter Flexibilität. |
|
|
Installation |
Boden / Betondach |
|
Windlast |
bis zu 60 m/s |
|
Schneelast |
1,4 kN/m 2 |
|
Neigungswinkel |
10° , 15° , 20° |
|
Normen |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 |
|
Material |
Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 / Feuerverzinkter Stahl |
|
Garantie |
10 Jahre Garantie |
Solar zuerst Ballastdach Montagehalterung ist für die meisten Dachtypen mit unterschiedlichen Dachhaken geeignet. Dank innovativer Schienen- und Modul-Ziegeldachhalterung ist eine deutlich schnellere und einfachere Montage möglich.

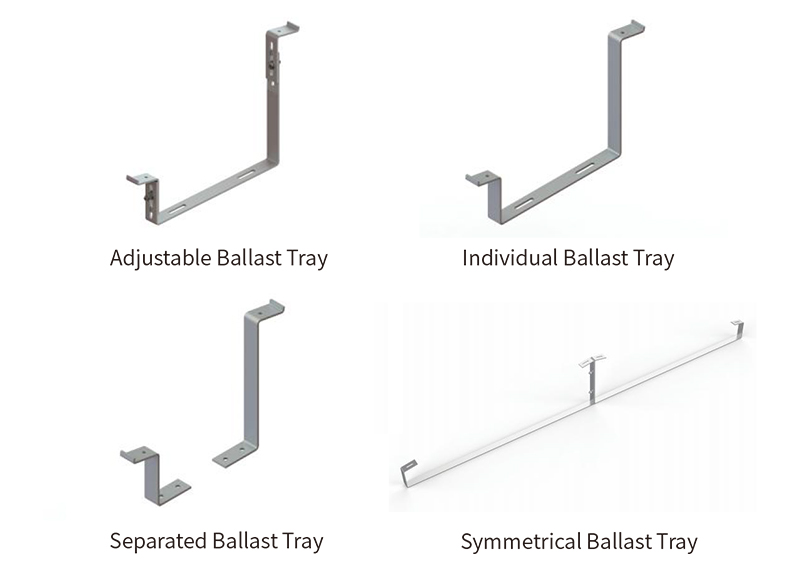

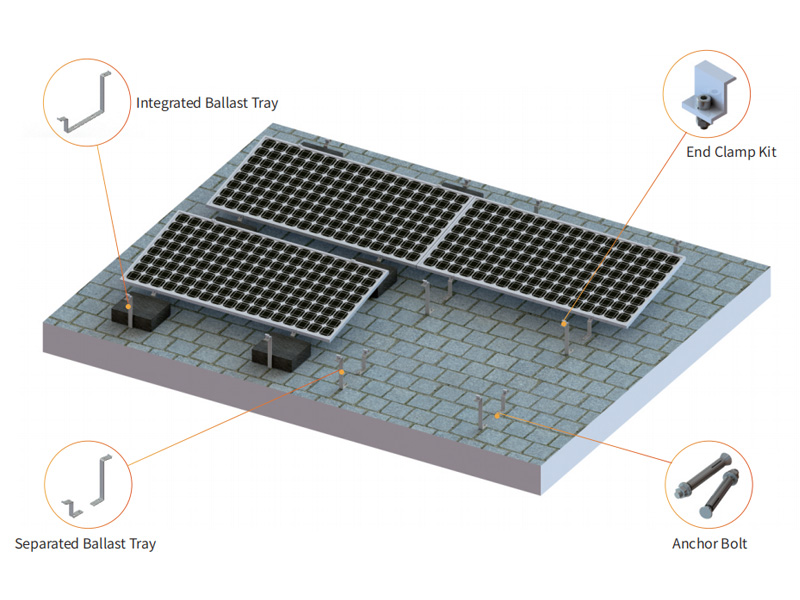

Beste Konfiguration, schnelle Installation, SolFirsTech PV Ballastiertes Montagesystem Durch zusätzliche Vorschaltgeräte wird ein durchdringungsfreies System geschaffen. Kein Leckageproblem und Einsparung von Arbeitskosten.
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Hohe Anpassungsfähigkeit Anpassungsfähigkeit an Steigungsunterschiede bei unebenem Gelände in NS-Richtung bis zu 15 % Hohe Stabilität Der Mehrpunktantrieb erhöht die Windtorsionsfestigkeit und die kritische Windgeschwindigkeit erheblich Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Angemessenes Design Die Stabilität wird durch exklusives Strukturdesign und strenge Windkanaltests gewährleistet Tracker-Struktur Tracking-Technologie Horizontaler einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 45 m/s (ASCE 7-10) Module pro Tracker ≤120 Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-AI-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb / Linearantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
Solar-Carports bieten eine flexible, einfache und kostengünstige Lösung für Solar-Montagesysteme. Solar-Carports nutzen vorhandene Parkflächen zur Erzeugung erneuerbarer Energie und bieten schattige oder überdachte Parkplätze für Autos und Elektrofahrzeuge auf Netz-MW-Solaranlagen.
Erdungsschraube Verwenden Sie Kohlenstoffstahl Q235 mit HDG-Beschichtung > 80 μm, hervorragende Korrosionsbeständigkeit. Maßgeschneiderte Lösungen sind verfügbar. ZEICHNUNG
Dünnschicht-Solarmodulklemmen, Größe 80 mm, 120 mm, 150 mm. Anwendung für Module 6–9 mm rahmenloses Dünnschicht-Solarmodul.
Eigenschaften ·Integriert, einfache Installation und Wartung, niedrige Betriebskosten, hohe Effizienz und Sicherheit, wirtschaftlich und praktisch ·Pumpen von Wasser aus tiefen Brunnen für die Bewässerung von Ackerland oder zum Trinken, effektive Lösung das Problem der Wasserversorgung in Gebieten ohne Wasser und Strom · Die Stromerzeugung durch Photovoltaik verursacht keinen Lärm, keine anderen Gefahren für die Öffentlichkeit und ist energiesparend. umweltfreundlich und vielseitig einsetzbar Anwendung ·Gebiete mit Wasser- und Strommangel · Gepumpt für tiefes Wasser Spezifikationen des Solar-AC-Pumpsystems Solarstromversorgung 1800 W 2400 W 3400 W 4500 W 6000 W 8500 W 13500 W 22500 W 31550 W 40800 W Solarpanelspannung 210–450 V 350–800 V Nennleistung der Wasserpumpe 1100 W 1500 W 220 0 W 30 00 W 4 000 W 5500 W 9000 W 15000 W 22000 W 30000 W Nennspannung der Wasserpumpe AC220V AC380V Maximale Förderhöhe der Wasserpumpe 120 m 110 m 235 m 120 m 105 m 220 m 100 m 160 m 210 m 245 m Maximaler Durchfluss der Wasserpumpe 3.8 3 /H 5 m 3 /H 10 M 3 /H 18 m 3 /H 10 m 3 /H 53 m 3 /H 75 m 3 /H Außendurchmesser der Wasserpumpe 3 Zoll 4 Zoll 6 Zoll Durchmesser des Pumpenauslasses 1 Zoll 1,25 Zoll 1,5 Zoll 2 Zoll 1,5 Zoll 3 Zoll Wasserpumpenmaterial Edelstahl Fördermedium pumpen Wasser Photovoltaik-Montageart Bodenmontage
Eigenschaften · MCU-Dual-Core-Design, hervorragende Leistung · Netzbetrieb/Energiesparbetrieb/Batteriebetrieb umschaltbar, die Anwendung ist flexibel · Reiner Sinuswellen-Wechselstromausgang, der sich an verschiedene Arten von Lasten anpassen kann · Breiter Eingangsspannungsbereich, hochpräziser Ausgang, vollautomatische Spannung Stabilisierungsfunktion ·Das LCD-Modul zeigt die Betriebsparameter des Geräts in Echtzeit an, klare Betriebszustandsanzeige ·Rundum-Schutzfunktion (Batterieüberladung, Hochspannungs-, Niederspannungsschutz, Überlastschutz, Kurzschlussschutz, Übertemperaturschutz) Anwendung ·Heim ·Schule ·Straße ·Grenzverteidigung ·Pastorales Gebiet · Industrielle Ausrüstung ·Satellitenkommunikationsausrüstung · Schiffe und andere neue Energieerzeugungsfelder Systemparameter Systemleistung 1KW 3KW 5KW 10KW 15KW 20KW Solarstromversorgung 335 W 420 W Anzahl der Solarmodule 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Photovoltaik-Gleichstromkabel 1 Satz MC4-Stecker 1 Satz DC-Combiner-Box 1 Satz Regler 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Lithiumbatterie/Blei-Säure-Batterie (Gel) 24 V 48 V 96 V 216 V Batteriekapazität 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah AC-Eingangsspannung des Wechselrichters 170-275 V Frequenz am Wechselrichter-AC-Eingang 45-65 Hz Nennausgangsleistung des Wechselrichters für netzunabhängige Nutzung 0,8 kW 2,4 kW 4KW 8KW 12KW 16KW Maximale Scheinleistung auf der Offgrid-Seite 1KVA30S 3KVA30s 5KVA30s 10 KVA 10 Min. 15 KVA 10 Min. 20 KVA 10 Min. Nennausgangsspannung auf der Inselnetzseite 1/N/PE, 220V Nennausgangsfrequenz auf der Inselnetzseite 50 Hz Arbeitstemperatur 0 ~ +40 °C Kühlmethode Luftkühlung Kupferkernkabel für den Wechselstromausgang 1 Satz Verteilerkasten 1 Satz Hilfsmaterial 1 Satz Photovoltaik-Halterungstyp Halterung aus Aluminium/Kohlenstoffstahl (ein Satz) Elektrische Lasten für 3KW Off-Grid-Solarsystem Elektrische Ausrüstung NEIN. Leistung (W) Tägliche Ausgaben (h) Gesamtstromverbrauch (Wh) Tischventilator 2 45 5 450 LED-Leuchten 4 2/3/5Z7 6 204 Fernseher 1 100 4 400 Mikrowellenofen 600 0,5 300 Entsafter 300 0,6 180 Kühlschrank 150 24 150*24*0,8=2880 Klimaanlage 1100 6 1100*6*0,8=5280 Gesamtstromverbrauch 9694
Verschiedene Ziegeldächer erfordern unterschiedliche Ziegelhaken, je nach Ziegeldachform. Sie können je nach Dachtyp einen geeigneten Haken auswählen.
Erdschrauben-Pfahlfundamentsysteme sind die intelligente alternative Befestigungsmethode für alle Arten von Bodenankerinstallationen, die einen festen Stand erfordern. Tests in Böden unterschiedlicher Konsistenz zeigten einen klaren Vorteil in allen Aspekten – von Windlasten und seitlichem Zug bis hin zu horizontaler Belastung und Auftrieb – im Vergleich zu Betonfundamenten, die größtenteils durch ihr Eigengewicht im Boden gehalten werden.
Arten von PHC-Pfählen Technische Details Designbeschreibung: 1. Anwendbar auf Wasserbecken, Sümpfe, Feuchtgebiete oder tiefe Schlammgebiete. 2. Besonders geeignet für hochwassergefährdete Gebiete. Installation Boden Stiftung Betonschleuderpfahl / Hoher Betonpfahl (H ≥ 600 mm) Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Material Eloxierter AL6005-T5, feuerverzinkter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
Verschiedene Ziegeldächer erfordern unterschiedliche Ziegelhaken, je nach Ziegeldachform. Sie können je nach Dachtyp einen geeigneten Haken auswählen.
