Bei dieser Produktreihe handelt es sich um Montagelösungen für die Installation von Photovoltaik-Solarmodulen, Wechselrichtern, Combiner-Boxen, Trafos und Kabeln auf Gewässern wie Staudämmen, Seen, Teichen, Reservoirs und Bergsenkungsgebieten im Kohlebergbau.
Art.-Nr.:
SF-FLM-TGW02Zahlung:
T/TProduktherkunft:
ChinaFarbe:
NormalHafen:
Xiamen,ChinaVorlaufzeit:
within 20 working days

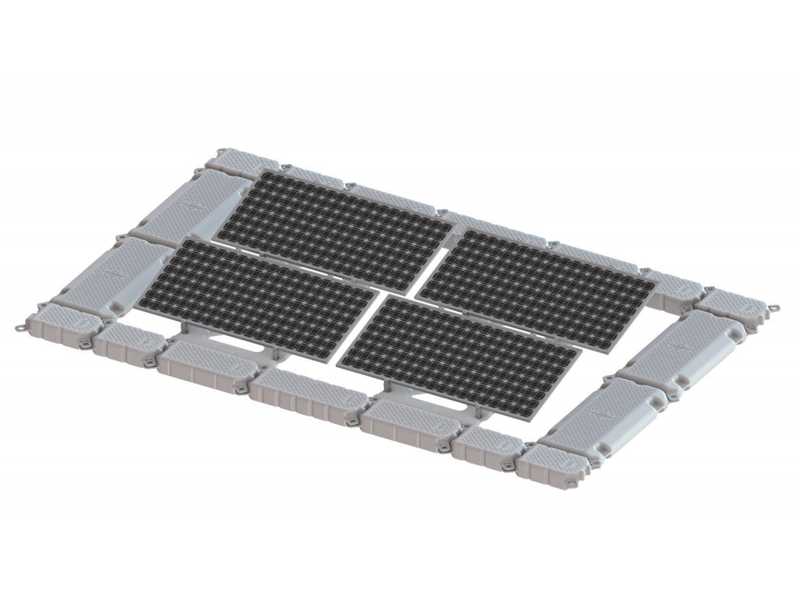

Schwimmendes Montagesystem

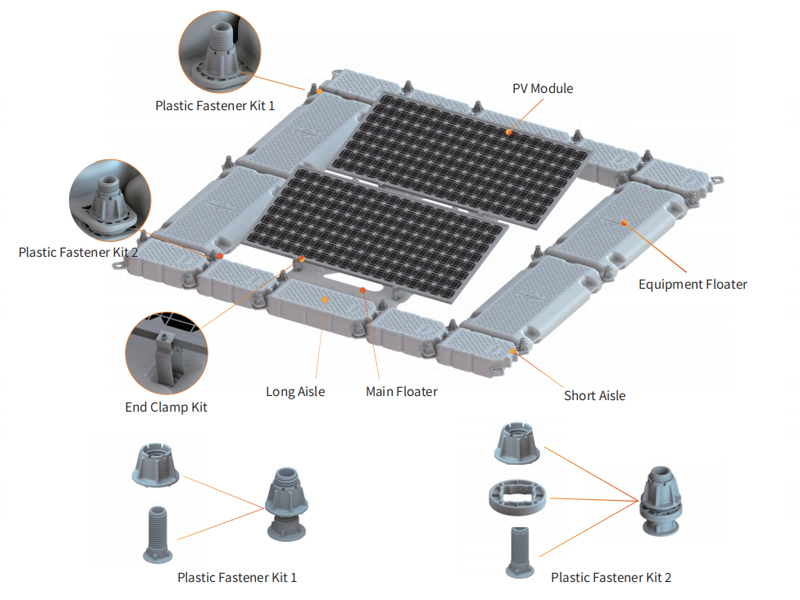

Struktur

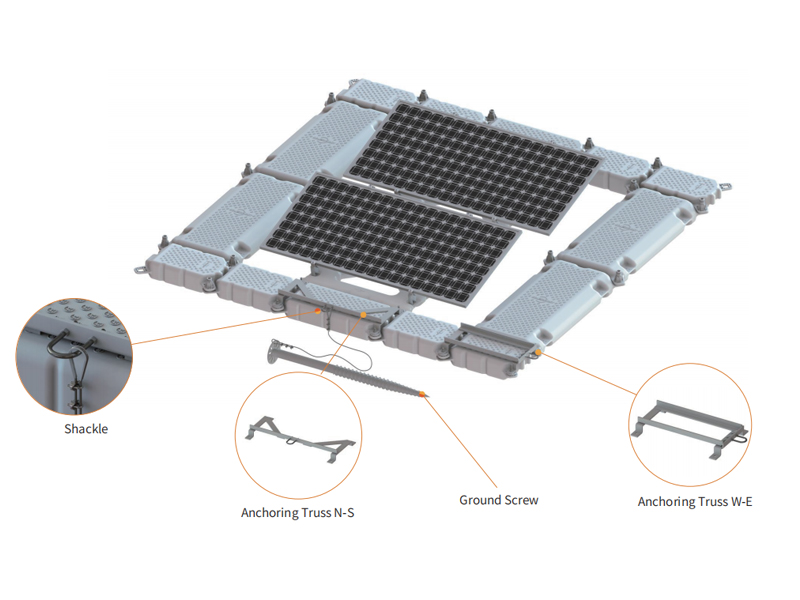

Verankerungssystem

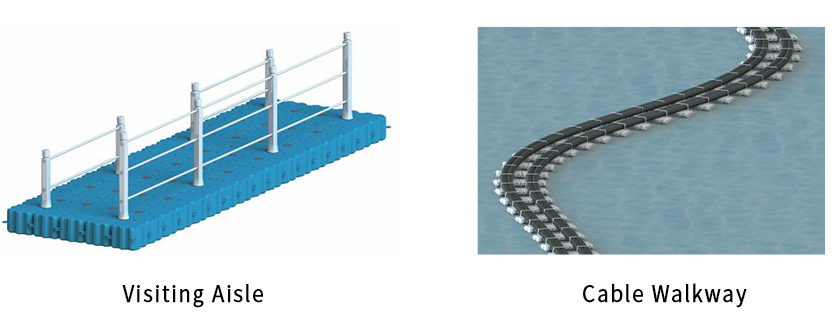

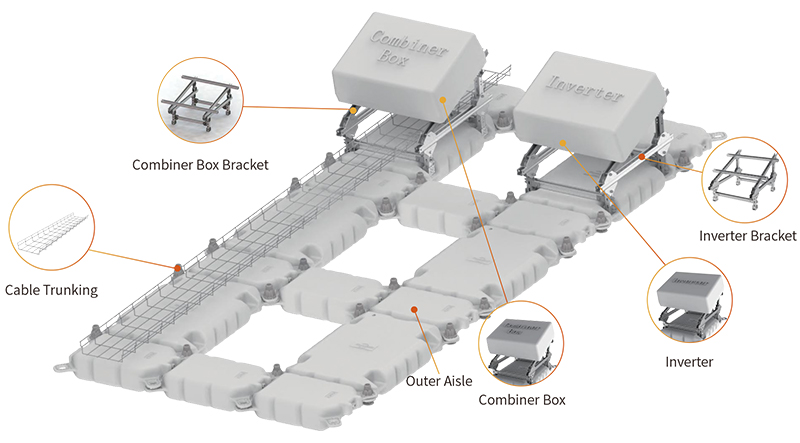

Combiner-Box-Halterung, Kabelkanal, Gang

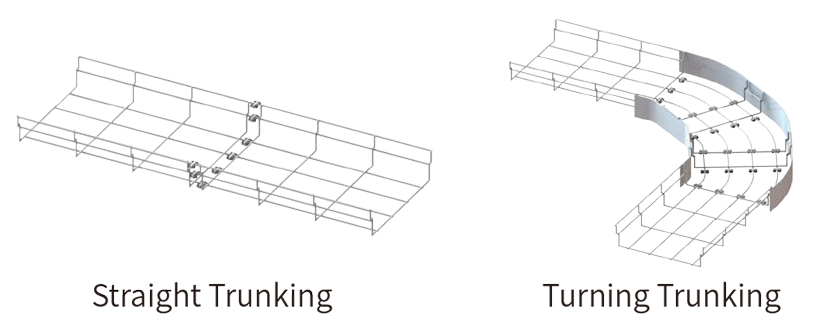

Arten von Kabelkanälen
|
Technische Details |
|
|
Konstruktionsbeschreibung: 1. Reduzieren Sie die Wasserverdunstung und nutzen Sie die Kühlwirkung des Wassers, um die Stromerzeugung zu steigern. 2. Die Halterung besteht aus einer feuerfesten Aluminiumlegierung. 3. Einfache Installation ohne schweres Gerät; sicher und bequem zu warten. |
|
|
Installation |
Wasseroberfläche |
|
Oberflächenwellenhöhe |
≤0,5 m |
|
Oberflächendurchflussrate |
≤0,5 m/s |
|
Windlast |
≤36 m/s |
|
Schneelast |
≤0,45 kN/m² |
|
Neigungswinkel |
0~25° |
|
Normen |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 |
|
Material |
HDPE, eloxiertes Aluminium AL6005-T5, Edelstahl SUS304 |
|
Garantie |
10 Jahre Garantie |
Merkmale:
1. Einfache Installation: Jede Modulreihe kann zu mehreren Reihen (2 bis 5 Reihen) verbunden werden, was die Installation erleichtert.
2. Niedrigerer Preis: Aufgrund der Eigenschaften der durchgehenden Reihe wird die Anzahl der Schwimmkörper reduziert und die Kosten entsprechend gesenkt.
Um Kosten zu sparen, wird empfohlen, SolFirsTech-FLM-TGW02 unter Bedingungen mit begrenzter Wasserfläche, geringer Windlast und geeigneter klimatischer Umgebung zu installieren.
Vorteile
Die schwimmende Photovoltaikanlage auf dem Wasser unterscheidet sich von Photovoltaik-Stromerzeugungsprojekten auf dem Boden und dem Dach.
Mit der sinkenden Nutzung von Landressourcen werden die für den Bau von Photovoltaikkraftwerken verfügbaren Flächen in Zukunft immer knapper. Gleichzeitig gewinnen die Vorteile schwimmender Photovoltaikanlagen auf dem Wasser langsam an Bedeutung in der Photovoltaikbranche.
Die von SolFirsTech entwickelten schwimmenden Produkte haben je nach Marktentwicklung folgende Vorteile:
1. Sparen Sie Landressourcen und haben Sie weniger Auswirkungen auf die Wasserökologie.
2. Durch die Abdeckung von PV-Modulen können Verdunstung und Algenvermehrung reduziert werden.
3. Bequemer Betrieb und Wartung. Das Photovoltaikkraftwerk ist auf dem Wasser gebaut, wodurch die Staubverschmutzung der Komponenten verringert und die Reinigung der Komponenten erleichtert werden kann.
4. Kosten sparen.
5. Recycelbare Materialien, leicht zu zerlegen und zusammenzubauen.
6. Keine Verschmutzung der Wasserquellen, lebensmittelechtes Trinkwasser und frische natürliche Wasserressourcen.

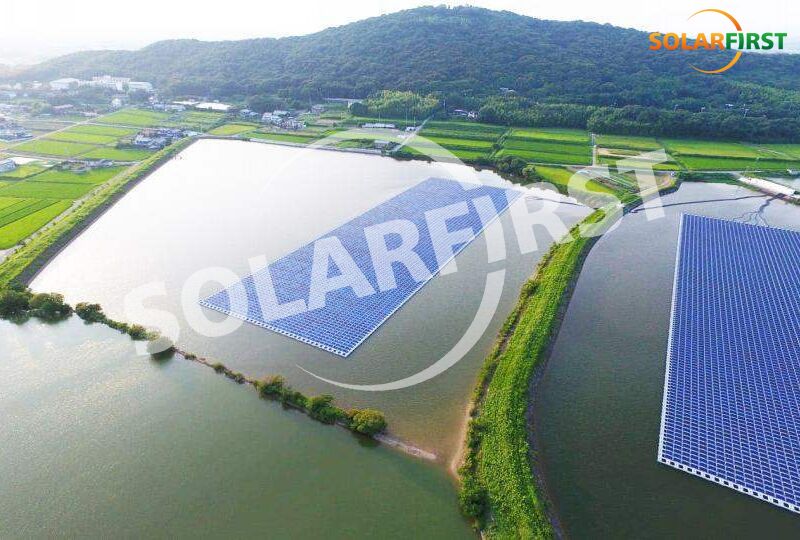

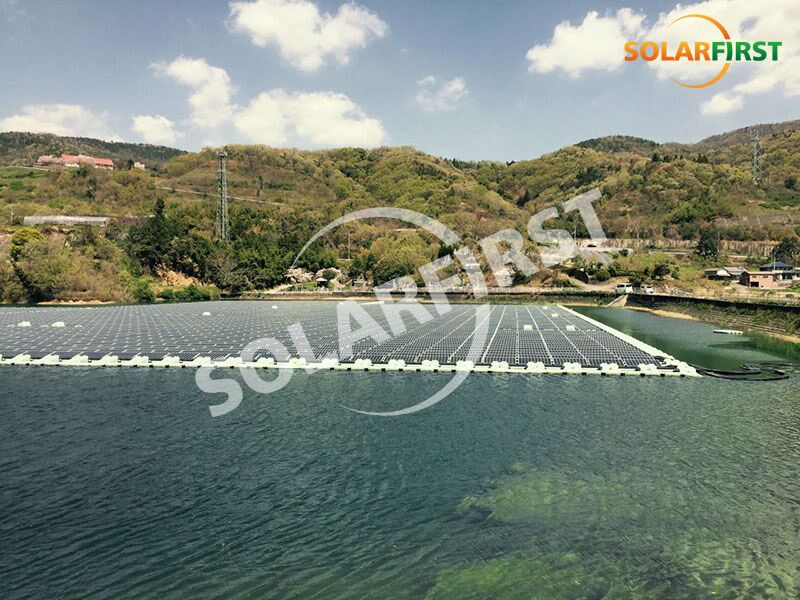

Projektreferenz
Die schwimmende Photovoltaikanlage auf dem Wasser unterscheidet sich von Photovoltaik-Stromerzeugungsprojekten auf dem Boden und dem Dach. Mit der sinkenden Nutzung von Landressourcen werden die für den Bau von Photovoltaikkraftwerken verfügbaren Flächen in Zukunft immer knapper. Gleichzeitig gewinnen die Vorteile schwimmender Photovoltaikanlagen auf dem Wasser langsam an Bedeutung in der Photovoltaikbranche.
