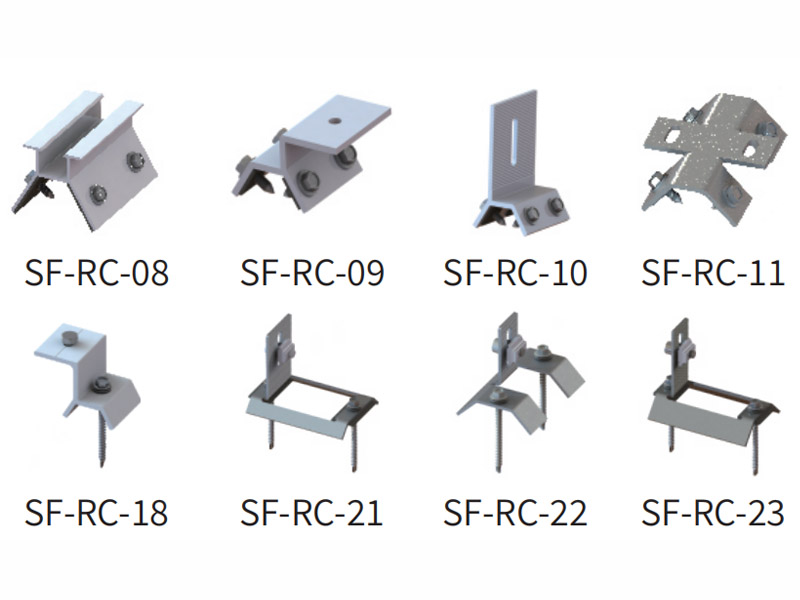

SolFirsTech-RC Dachklemmenserie
|

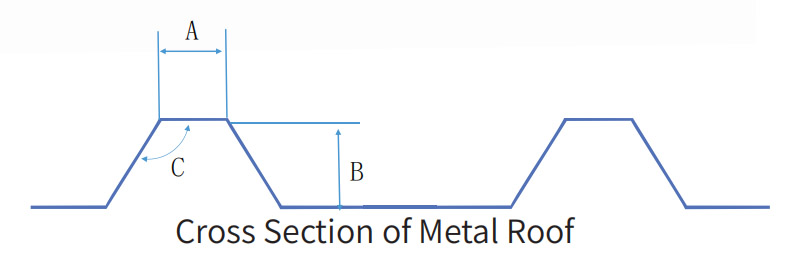

Abmessungen (mm) |
A |
B |
C(°) |
|
SolFirsTech-RC-08 |
28 |
34 |
122 |
|
SolFirsTech-RC-0 9 |
20 |
20 |
123 |
|
SolFirsTech-RC- 10 |
20 |
20 |
123 |
|
SolFirsTech-RC- 11 |
25 |
23,8 |
132 |
|
SolFirsTech-RC- 18 |
22 |
16 |
120 |
|
SolFirsTech-RC- 21 |
52 |
12 |
135 |
|
SolFirsTech-RC- 22 |
33,7 |
18 |
135 |
|
SolFirsTech-RC- 23 |
33,7 |
18 |
135 |
|
Technische Details |
|
|
Installation |
Metalldach |
|
Windlast |
bis zu 60 m/s |
|
Schneelast |
1,4 kN/m² |
|
Neigungswinkel |
Parallel zur Dachfläche |
|
Normen |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Material |
Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 |
|
Garantie |
10 Jahre Garantie |
Installationsschritte Technische Details Designbeschreibung: Diese Lösung ermöglicht es Solarmodulen, Strom aus Sonnenlicht zu erzeugen, während die untere Struktur bietet eine geeignete Wachstumsumgebung für Nutzpflanzen, essbare Pilze und Vieh. Installation Boden Stiftung Erdschraube / Beton Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Passt sich fast jedem Gelände an Hohe Stabilität Fischgrätenstruktur, Mehrpunktunterstützung, quadratisches Maschendesign Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Tracker-Struktur Tracking-Technologie Zweiachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite Azimut ±120°, Elevation 0-60° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 35 m/s (ASCE 7-10) Module pro Tracker W40-Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-Al-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Unabhängige Stiftung Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
Solar-Carports aus Stahl bieten eine flexible, einfache und kostengünstige Lösung für Solarmontagesysteme. Solar-Carports nutzen vorhandene Parkflächen zur Erzeugung erneuerbarer Energie und bieten schattige oder überdachte Parkplätze für Autos und Elektrofahrzeuge auf MW-Solarnetzsystemen.
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Hohe Anpassungsfähigkeit Anpassungsfähigkeit an Steigungsunterschiede bei unebenem Gelände in NS-Richtung bis zu 15 % Hohe Stabilität Der Mehrpunktantrieb erhöht die Windtorsionsfestigkeit und die kritische Windgeschwindigkeit erheblich Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Angemessenes Design Die Stabilität wird durch exklusives Strukturdesign und strenge Windkanaltests gewährleistet Tracker-Struktur Tracking-Technologie Horizontaler einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 45 m/s (ASCE 7-10) Module pro Tracker ≤120 Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-AI-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb / Linearantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
[wenn !supportLists] N- [Ende] Typstruktur Weit verbreitete Struktur, stabil, bequem zu installieren, vom Kunden begrüßt. Empfohlene Umgebung: Geringe Schnee- und Windlast. V-Typ-Struktur Leicht zu installierende und praktische Konstruktion. Da die V-Konstruktion eine begrenzte Bodenfreiheit aufweist, eignet sie sich für Betonflachdächer und Orte ohne Unkraut oder große Tiere. Sie stellt eine kostengünstige Lösung dar. Empfohlene Umgebung: Geringe Schneelast und Windlast. W-Typ-Struktur Beliebte Struktur mit doppelter V-Form, die eine verstärkte Stabilität der Struktur selbst schafft. Sie kann in verschiedenen Umgebungen verwendet werden. Empfohlene Umgebung: Hohe Schneelast und Windlast. Technik cal Details Ins Tallation Boden Windlast bis zu 60 MS S Jetzt Laden 1,4 kN/m ² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminium AL6005-T5, feuerverzinkter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie
Aluminium-Montagesystem mit Ballast, Einfach zu installieren---Das einfache Design und die vormontierten Komponenten gewährleisten eine schnelle und einfache Installation.
Horizontaler Einachsen-Traker
Solar-Bodenmontagesystem wird bei großen kommerziellen Solaranlagen für öffentliche Versorgungsunternehmen eingesetzt. Es handelt sich um ein auf einer Säule montiertes System, das sowohl für rahmen- als auch rahmenlose Module geeignet ist.
Wind und Solar zwei Lademodus Solarstraßenlaterne
SolFirsTech-RC Dachklemmenserie Abmessungen (mm) A B C D SolFirsTech-RC-01 18 13.5 10.5 10 SolFirsTech-RC-0 2 26 12 10.5 18 SolFirsTech-RC-0 3 35 21,6 2.5 31,5 SolFirsTech-RC-0 4 16.3 16.3 2.5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
SolFirsTech-RC Dachklemmenserie Abmessungen (mm) A B SolFirsTech-RC-0 6 8,5 18 SolFirsTech-RC-0 7 21 18 Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
Bei dieser Produktreihe handelt es sich um Montagelösungen für die Installation von Photovoltaik-Solarmodulen, Wechselrichtern, Combiner-Boxen, Trafos und Kabeln auf Gewässern wie Staudämmen, Seen, Teichen, Reservoirs und Bergsenkungsgebieten im Kohlebergbau.
