Technische Details |
|
|
Installation |

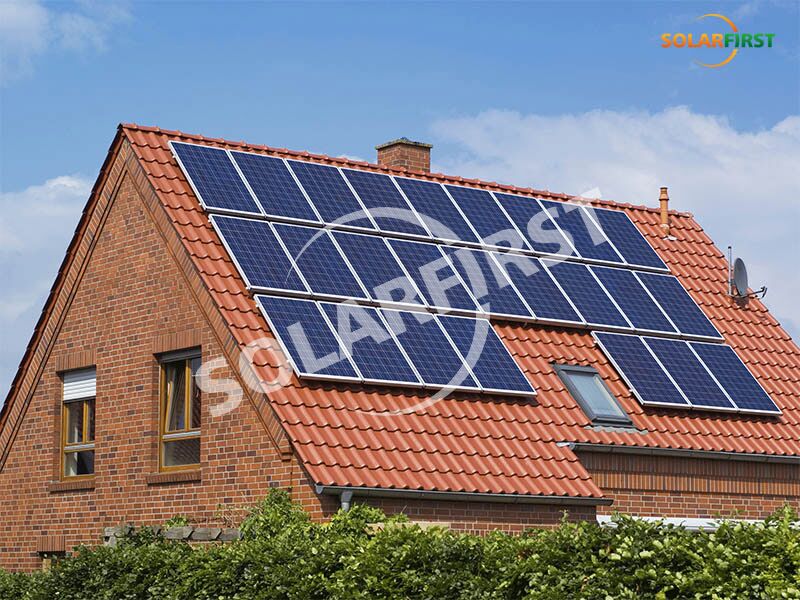

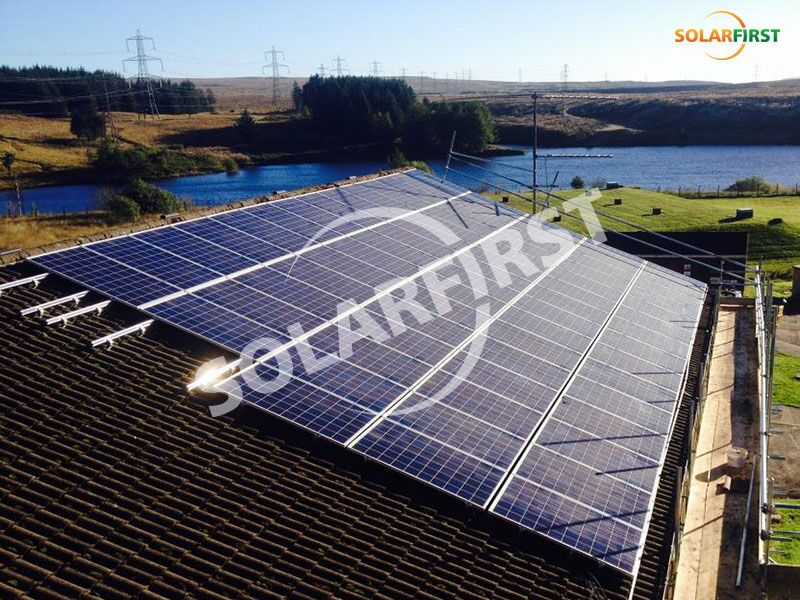

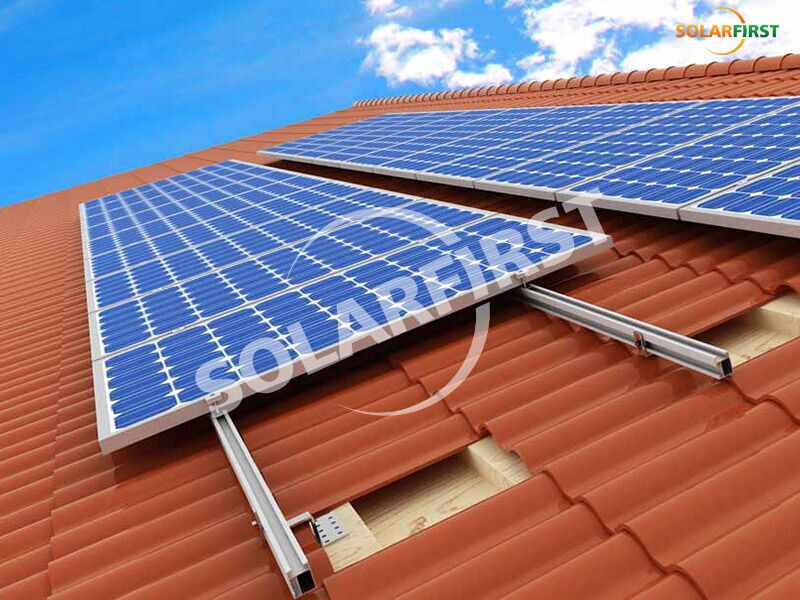

Ziegeldach |
|
Windlast |
bis zu 60 m/s |
|
Schneelast |
1,4 kN/m² |
|
Neigungswinkel |
Parallel zur Dachfläche |
|
Normen |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Material |
Edelstahl SUS304 |
|
Garantie |
10 Jahre Garantie |
Technische Details Installation Boden Stiftung PHC/Ortbetonpfahl Modullayout Einzelne Zeile im Hochformat Einzelfeld ≤50 m Windlast 0,45 kN/m² (je nach Projekt anpassbar) Schneelast 0,15 KN/㎡ (je nach Projekt anpassbar) Neigungswinkel ≤15° Normen GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Eloxiertes Aluminium AL6005-T5, feuerverzinkter Stahl, Zn-Al-Mg-vorbeschichteter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie
Einfache Installation, feuerverzinkte Erdungsschraubenpfähle in allen Längen.
SolFirsTech-RC Dachklemmenserie Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m ² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
Wasserablauf am Carport Technische Details Konstruktionsbeschreibung: Die Haupthalterung des Carports besteht aus hochfestem Kohlenstoffstahl, die Schiene und wasserdicht Das System besteht aus einer Aluminiumlegierung, um den Kundenanforderungen hinsichtlich Sicherheit, Installationskomfort und Ästhetik gerecht zu werden. Dank der speziellen Konstruktion können mehrere Wagen frei zu einer Einheit kombiniert werden, um den Raum optimal zu nutzen. Installation Boden Stiftung Beton Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Eloxierter AL6005-T5, feuerverzinkter Stahl ， Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
Merkmale und Eigenschaften Hohe Anpassungsfähigkeit Hohe Anpassungsfähigkeit Anpassungsfähigkeit an Steigungsunterschiede bei unebenem Gelände in NS-Richtung bis zu 15 % Hohe Stabilität Der Mehrpunktantrieb erhöht die Windtorsionsfestigkeit und die kritische Windgeschwindigkeit erheblich Kompatibilität Kompatibel mit 182/210-mm-Zellen-Solarmodulen Zugänglichkeit Hindernisfrei unter unabhängigen Trackern, einfach für Konstruktion und Wartung Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände- und Wetterdaten an, um die Leistungsabgabe zu erhöhen Angemessenes Design Die Stabilität wird durch exklusives Strukturdesign und strenge Windkanaltests gewährleistet Tracker-Struktur Tracking-Technologie Horizontaler einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 45 m/s (ASCE 7-10) Module pro Tracker ≤120 Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B, Zn-AI-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb / Linearantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
Installationsschritte Verfügbare Spaltentypen Technische Details Ausführungsbeschreibung: Besonders geeignet für Hanglagen und unebenes Gelände. Installation Boden Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Normen AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Material Eloxierter AL6005-T5, feuerverzinkter Stahl, Edelstahl SUS304 Garantie 10 Jahre Garantie Projektreferenz
Merkmale und Eigenschaften Hohe Stabilität Dreieckige Stützen und einfacher Aufbau für höhere Stabilität Zuverlässigkeit Das unabhängige Steuerungssystem hilft, den Betrieb zu überwachen, Fehlerpunkte rechtzeitig zu finden und Leistungsverluste zu reduzieren Intelligente Verfolgung Passen Sie den Neigungswinkel intelligent und rechtzeitig an Gelände und Wetter an Tracker-Struktur Tracking-Technologie Geneigter einachsiger Tracker Systemspannung 1000 V/1500 V Tracking-Reichweite ±45° Neigungswinkel Azimut 5-25° Arbeitswindgeschwindigkeit 18 m/s (anpassbar) Max. Windgeschwindigkeit 40 m/s (ASCE 7-10) Module pro Tracker W20-Module (anpassbar) Hauptmaterialien Feuerverzinkter Q235B/Q355B Zn-Al-Mg-beschichteter Stahl Mittlere Beschichtungsdicke ≥65 Mikron Antriebssystem Schwenkantrieb Fundamenttyp PHC / Ortbetonpfahl / Stahlpfahl Steuerungssystem Steuerungssystem MCU Tracking-Modus Geschlossene Zeitsteuerung + GPS Tracking-Genauigkeit
Diese Lösung ist auch auf Erd- oder Betondächern mit geringer Neigung anwendbar. Die Struktur ist leicht, verfügt jedoch über eine hohe Festigkeit und gute Flexibilität.
Die Stehfalzdachklemme von SolFirsTech wird häufig für gewerbliche und private Dachprojekte eingesetzt. Das System ist für Metalldächer konzipiert, die bei Kunden sehr beliebt sind. Die große Auswahl an unterschiedlichen Komponenten ermöglicht die Befestigung nahezu aller Arten von Modulen.
Die Hauptstruktur des Solarmontagesystems mit Erdungsschrauben besteht aus HDG-Stahl, sieht gut aus, ist robust und zuverlässig. Die verschiedenen Winkelhalterungen können je nach Kundenwunsch individuell angepasst werden.
SolFirsTech-RC Dachklemmenserie Abmessungen (mm) A B SolFirsTech-RC-0 6 8,5 18 SolFirsTech-RC-0 7 21 18 Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel Parallel zur Dachfläche Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
Technische Details Installation Metalldach Windlast bis zu 60 m/s Schneelast 1,4 kN/m² Neigungswinkel 5°~ 45° Normen GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 Garantie 10 Jahre Garantie
